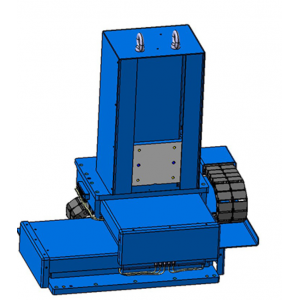

UH225M-L(R)223
NC伺服定位器本體
動作形態：直交型
自由度：3
行程： 200mm(X)*200mm(Y)*300(Z)
負載：225kg
***高速度：250mm/s
重復定位精度：±0.02mm
外形尺寸：732mm(X)*561mm(Y)*760(Z)
本體重量：260kg
NC伺服定位器本體
負載：225kg
特點
產品多樣化
根據中國市場需求開發的三款NC伺服定位裝置。 ※客戶如有特殊定制需求請?zhí)崆奥?lián)系我們。
編程簡易化
左右對稱的產品構造可以縮短設備調試時間。
設計人性化
側面法蘭設計方便拆卸夾具。
NC伺服定位器本體參數如下：
| 項目 \ 機型 |
UH225M |
| 型號 |
UH225M-L/R223 |
UH225M-UR423 |
UH225M-L/R623 |
| 動作形態 |
直交型 |
| 自由度 |
3 |
| 靜止時***大耐負載 |
225kg |
| 動作范圍 |
X軸 |
200mm |
400mm |
600mm |
| Y軸 |
200mm |
| Z軸 |
300mm |
| ***大速度 |
X軸 |
250mm/s |
| Y軸 |
250mm/s |
| Z軸 |
250mm/s |
| 重復定位精度 |
±0.02mm |
| 主體重量 |
260kg |
285kg |
315KG |
| 電源容量 |
AC380V三相四線制（自帶外置變壓器） |
| 安裝環境 |
溫度 |
0~45℃ |
| 濕度 |
20~80%RH(無凝露) |
| 振動加速度 |
4.9m/s²(0.5G) |
| 其他 |
不可接觸易燃性、腐蝕性氣體、液體。
不可接觸水、油、粉塵等。
遠離電氣噪聲源。 |
*1:上表所示為SI單位制。但是（）內為重力單位制。
*2:重復定位精度依照J(rèn)IS B8432。
為客戶提供各工位的數字化解決方案：NC伺服定位器生產異常監視功能
通過安川的YaskawaCockpit（簡稱YCP）平臺，對各工位的安川品牌機器人和NC伺服定位裝置進行高頻率的數據收集，可以分析、監視并顯示NC伺服定位器的運行狀態，實現生產可追溯性，也可以幫助客戶對產品品質進行分析，盡快找到問題的原因所在。
