HG系列

重負荷型滾珠直線導軌

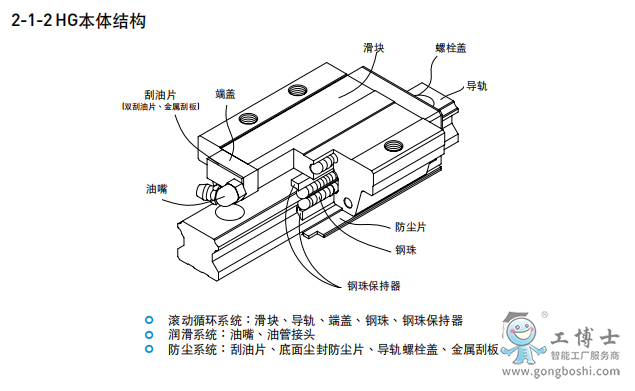

2-1-3 產品規格說明

HG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可

單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於HIWIN在製造上有良好的尺寸

控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，

是一項很好的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以

利訂貨時雙方對產品的確認。

2-1-1 HG 系列直線導軌特點

(1) 自動調心能力

來自圓弧溝槽的DF(45°

-45°

)組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏

差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。

(2) 具有互換性

由於對生產製造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，

因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3) 所有方向皆具有高剛性

運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和

左右方向的負荷；在必要時更可施加預壓以提高剛性
