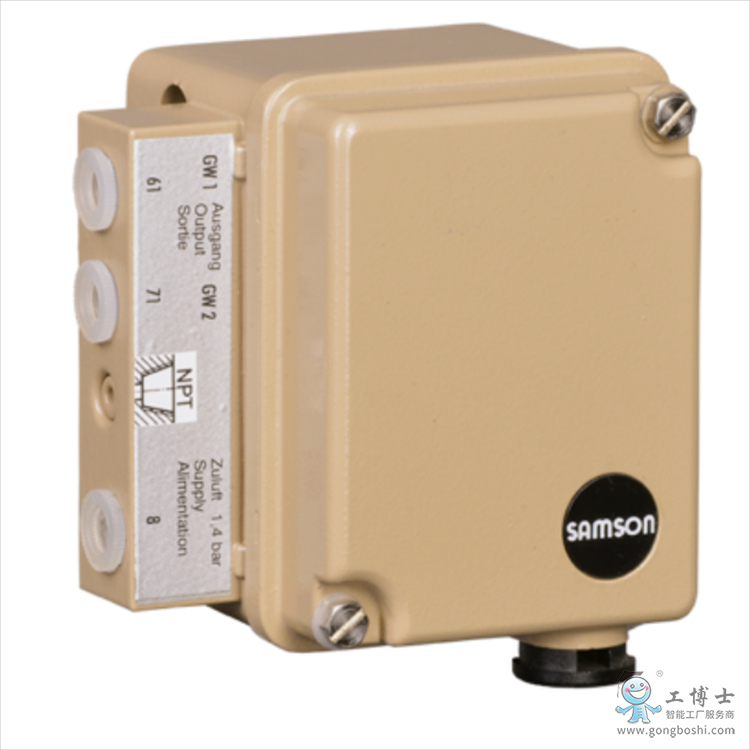

薩姆森samson4746型限位開關
薩姆森samson4746型限位開關是用于閥門額定行程7.5至150mm，氣動或電動調節閥或配置samson4763型電氣定位器與之相連接。
工博士中國商城為你提供薩姆森samson4746型限位開關以下型號：
4746-1型感應式限位開關帶一個由金屬片和一個接近開關(DIN 19 234標準)組成的無摩擦限位值傳感器，-20℃至+70℃。
特殊型號-40℃至+100℃。
根據用戶要求可提供帶集成的輸出放大器的接近開關用作三線制開關(無晶體管繼電器)。
4746-3型·帶具有摩擦快速動作觸點的電動雙擲開關的電動限位開關。
4746-4型·帶集成的氣動開關和氣動微動開關的氣動限位開關。
用于危險區域的型號
觸點回路保護類型EEx ib lIC
4746-2型·感應式限位開關,限位值傳感器同4746-1型可選配連接器HAN 7D。
可提供帶加拿大,美國或瑞士的防爆保護許可證的型號。
設計與工作原理
薩姆森4746型限位開關可裝配到氣動控制閥 4763 型定位器上。 這些限位開關配備了感應、電動或氣動開 關組件，當超過或未達到設定限值時，尤 其是當控制閥達到其末端位置時，這些開 關會發出限位信號。該信號可傳送至報警 或指示系統。 1.1 工作原理 通過連接板（10）和銷釘（1.1），或者當 裝配到定位器上時通過連接銷，可將閥門 行程傳送至限位開關的反饋桿（1）上。 通過軸（2），直行程被轉換為角行程。
訂貨文本
4746-1/-2 /-3 /- 4型限位開關用于連接到調節閥/定位器上
不帶/帶連桿I/II
帶1/2個觸點
作為常開/常閉觸點運行
用于發出閥門信號打開/關閉/打開-關閉可選,特殊型號
附件:用于電氣連接的適配器NPT 1/2
