本技術要求規定了35kV電纜分支箱的使用條件、主要技術參數、功能設計、結構、性能等方面的技術要求。

二、使用環境條件

1、海拔高度:                    0-2000m內

2、***高環境溫度:                +40℃

3、***低環境溫度:                -20℃

4、日照強度:                    0.1W/cm²(風速：0.5m/s)

5、***大日溫差：                  25K

6、戶內相對濕度：               日平均值≤95%，月平均值≤90%

7、耐地震能力：地面水平加速度0.2g；垂直加速度0.1g。采用共振、正弦、拍波實驗方法：激振5次，每次5波，每次間隔2s。安全系數不小于1.67。

8、系統額定頻率：               50HZ

9、安裝位置：                    戶外

三、現貨供應35KV歐式電纜對接箱一進一出廠家直銷技術參數

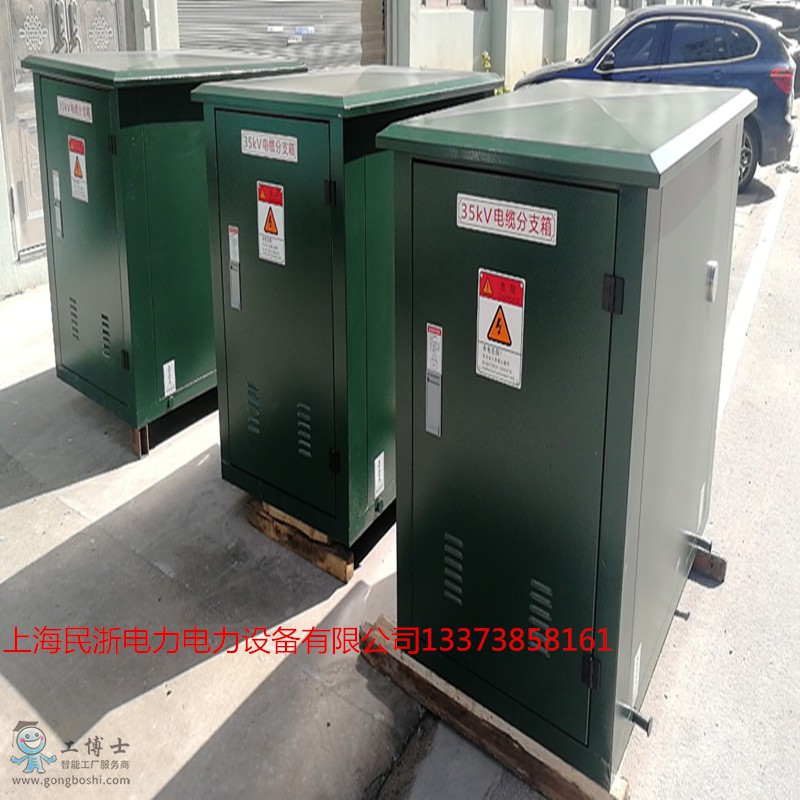

1、型式：                        35kV電纜分支箱

2、額定電壓：                    35kV

3、額定頻率：                    50HZ

4、額定電流：                    不小于630A

5、額定熱穩定電流（4s，有效值）  不小于31.5kA

6、額定動穩定電流（峰值）        不小于80kA

7、絕緣水平：

   a )工頻耐壓（1分鐘，有效值）  不小于65kV

   b )雷電沖擊耐壓（1.2/50us，峰值）  不小于115kV

8、主回路電阻:                    小于140uΩ

9、爬電比距：                     31mm/kv

四、現貨供應35KV歐式電纜對接箱一進一出廠家直銷制作工藝

1、電纜分支箱箱體采用全密封結構，箱體有良好的外觀和防腐能力，防護等級不小于IP33。外殼材料以2mm厚201不銹鋼材制造，軍綠色油漆噴塑，至少15年不褪色，電纜采用插拔頭連接。

2、箱體有足夠的機械強度，在起吊、運輸和安裝時不變形或損傷。

3、一進一出電纜分接箱，箱體內由對接套管一套，插拔頭二套，帶電顯示器一只等組成。

4、外殼顏色為軍綠色，并與周圍環境相協調。門開啟角度大于90°。門有密封措施，并裝有把手、能防雨、防堵、防銹的鎖。門的設計尺寸應與所裝用的設備尺寸相配合。

5、 箱體設足夠的自然通風口，以保證在正常條件下運行時，所有電器設備的溫度不超過其***大允許溫度。

6、箱體有可靠的密封性能，防小動物進入和防滲、漏雨水措施，電纜對接箱的箱體設專用接地導體。

7、銘牌：（不銹鋼材質），包括以下內容：

1.制造廠名稱、

2.型號、名稱和出廠序號、

3.出廠日期、額定參數、

4.防護等級

五、試驗標準

根據***新版的IEC標準和國家標準（GB）進行實驗。試驗中要遵循并執行下列附加要求和IEC的補充說明。

出廠試驗：電纜分支箱都應在制造廠內進行出廠試驗，試驗項目應包括結構檢查、機械特性、工頻耐壓試驗、回路電阻測量等。
