Magnetrol 麥格納丘 新一代的 706 型高性能導波雷達液位計 706-511A-011
新一代的 Eclipse706 型高性能導波雷達液位計
是一款二線制，24VDC 回路供電的液位變送器，采用的是歷經實踐檢驗的導波雷達 （（GWR） 技術。這款集成了眾多工程經驗和創新技術的位于科技前沿的液位變送器，所提供的測量性能顯著高于其它諸多傳統的測量技術。
的 “開關二極管” 技術以及全面的探桿系列使得
這款變送器可以適用于各種不同工況，無論是輕質碳?xì)浠?/span>
合物或是水基溶液，都可以從容應對。

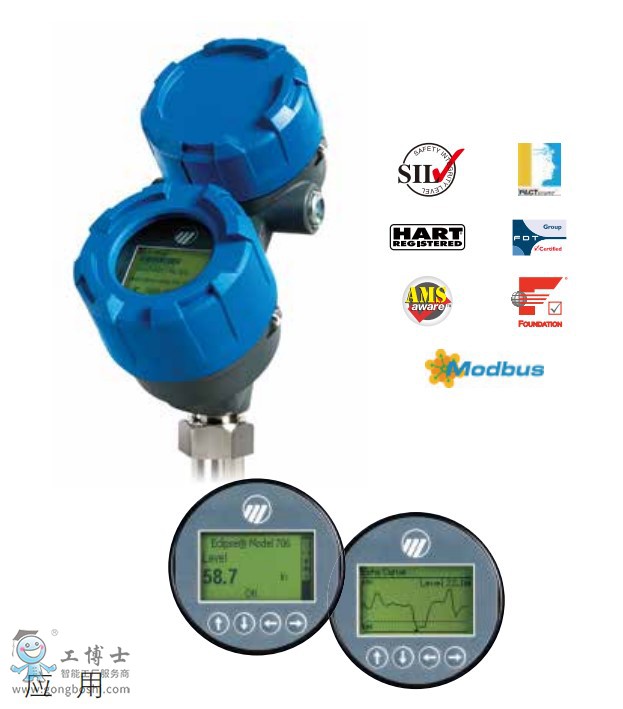

早在 1998 年，Magnetrol? 公司首次將這種創新設計的
雙腔體，45°仰角的變送器表頭引入到工業儀表領域，為接
線、組態以及 LCD 讀數帶來了極大的便利；如今，帶有仰
角和雙腔體結構的變送器表頭結構在行業內已經是司空見
慣。
706 型變送器適用于所有探桿類型并可互換，其更為出
色的可靠性，可用于嚴格的 SIL 2 硬件安全等級的回路中。
Eclipse?706 系列同時支持 FDT/DTM 及 EDDL 標準，
以方便觀察儀表組態和自診斷信息，如在 PACTwareTM，
AMS 設備管理以及各種 HART? 現場通訊器上讀取回波信
號的波形圖。
概 述
介質：液體、固體或漿液；從輕質碳?xì)浠衔锏剿娜?/span>
液 （ 介電常數范圍為εr
= 1.2 一 100）。
容器：在探桿所能滿足的溫度和壓力范圍內的絕大多數工
藝罐或儲罐。
工況：幾乎所有液位測量和控制的場合，如：蒸汽、泡沫、
攪拌、鼓泡、沸騰、液位迅速變化，低液位和介質介電常數或
介質密度變化等，這些工況下均可使用。
應 用
多變量的 2 線制，24VDC 回路供電的液位變送器，可用
于測量液位、界面、體積或流量。
前端二極管切換技術提供了***的信號強度和***佳的信
噪比，極大的提高了在低介電常數工況時的測量性能。
液位測量結果不受到介質理化性質變化的影響。
無需通過調整實際液位高度進行標定。
選用具有“防溢出”功能的探桿無需特殊算法即可直接
測量出直到過程連接密封處的真實液位高度。
4 按鍵和圖形化的 LCD 顯示可以方便的觀察儀表組態
信息以及信號波形圖。
前瞻性的自診斷不僅能提供發生何種故障的信息，而且
還能給出消除故障的建議。
內置 9 種常規容器體積計算，用于輸出體積信號。
提供 30 個自設定點的罐容表，用于非常規形狀容器的
體積輸出。
特 點
內置 2 種標準水槽和 4 種標準堰渠的流量計算，用于提
供流量測量。
可以自定義流體方程式用于非常規堰渠的流量測量。
360°可旋轉表頭，可在不泄壓的情況下將其從探桿上拆
卸。
探桿***高可耐 +450 °C/431 bar （+850 °F/6250 psi） 。
在蒸汽工況下，當安裝在側部連接的腔體中時***高可耐
207 bar@+400 °C （3000 psi@+750 °F）。
深冷工況***低可至 -196 °C （-320 °F） 。
分體型表頭可以安裝至離探桿 3.6 m （12 feet） 。 帶 FMEDA 證書，滿足用于 SIL2 回路要求。
無可動部件。
提供 FOUNDATION FIELDBUSTM 和 MODBUS 數字信
號輸出。
