SQEx系列部分回轉執行器，部分回轉執行器輸出力矩驅動閥門轉動小于一圈或一圈。部分回轉執行器無需承受軸向推力。部分回轉閥門例如蝶閥和球閥經常被設計成不帶終端止動裝置。SQEx系列部分回轉執行器內部配有終端止動裝置，以滿足***的終端位置設定。



　　SQEx設計特點



　　力矩范圍50 Nm - 2,400 Nm



　　旋角范圍75° - 105°



　　旋轉90°的運行時間為4s - 100s



　　限位和力矩停機



　　三相交流電機



　　手動操作手輪



　　機械位置指示器



　　環境條件



　　高密封防護等級



　　高質量防腐保護



　　廣泛的環境溫度范圍



　　可選功能



　　中途位置開關



　　雙聯開關



　　遠程位置傳送器



　　永磁限位和力矩傳送器



　　機械位置指示器



　　功能安全：可選配置至高可達SIL 2





　　通過AUMA插拔式連接器實現電氣連接(可選終端)



　　不同規格的線纜引入口



　　輸出驅動類型符合ISO和DIN標準

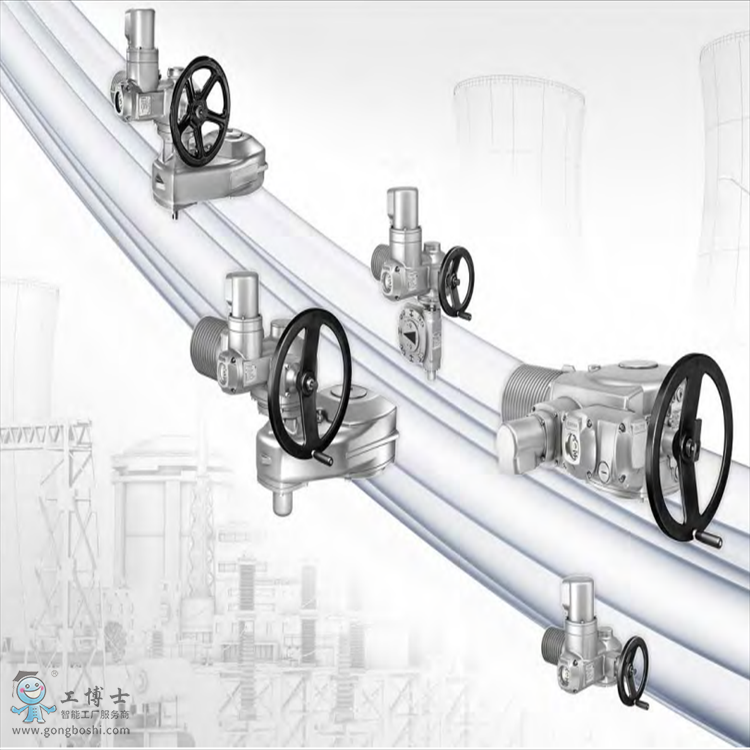

　　部分回轉執行器SQEX 05.2 – SQEX 14.2



　　力矩：50 Nm – 2 400 Nm



　　適用于蝶閥、球閥和旋塞閥
