Pulsar R82系列脈沖非接觸式雷達



　　30多年來雷達技術已經占有了液位測量市場的一部分。用于儲罐計量的早期設計是沉重，昂貴，耗電和較為復雜的。 雷達電路的進步已經發展了現代雷達變送器，所以現在它是輕便，便宜，回路供電和易于使用的。R82是這個演變的邏輯延伸。



　　基于微波的雷達是一種卓越的測量技術，能夠在各種工藝條件下有效運行。在簡單日常的應用中，雷達液位計用來代替超聲波液位計曾經太過于昂貴…直到現在，R82雷達變送器可以被認作為每個可被想到的日常液位測量應用的標準答案。



　　脈沖串雷達液位計向液體表面發射短脈沖串。通過超高速計時電路測量脈沖信號遇到液體表面反射回波所需的時間。

　　采用先進的信號處理技術可過濾掉虛假目標或其他噪聲信號。并根據容器高度和傳感器遷移等計算出***的液位高度。它的電路極其高效節能，所以不需要像其他雷達設備那樣的負載。因此，脈沖雷達液位計可以跟蹤快速變化的液位（高達4.5m/分鐘[180"/分鐘]）。



　　24 VDC, 回路供電帶 HART?



　　外殼： Lexan? 或鑄鋁



　　測量范圍： 15" （380 mm） 到40 feet （12 m） 從過程接口開始測量



　　天線： 封裝喇叭口 - 聚丙烯或Tefzel?天線



　　過程溫度： -40? to +200° F （-40? to +93° C）



　　過程壓力： 真空到200 psig （-1 to 13.8 bar）





　　普通應用與本安認證



　　Lexan聚酯或鑄鋁材料，單腔體外殼



　　?" NPT or M20 電氣接口



　　全封裝聚丙烯或Tefzel?聚酯天線



　　過程接口： 2" NPT or BSP



　　天線管嘴延伸***長12" （300 mm）

•
  工作原理

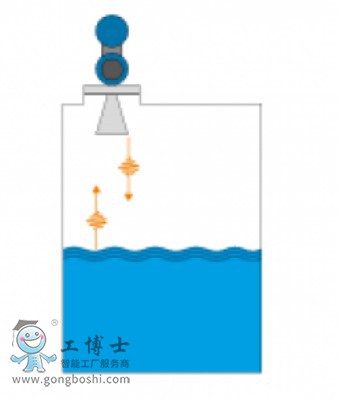

R82雷達發射機采用脈沖突發雷達技術，采用等效時間采樣電路。26 GHz微波能量的短脈沖被發射并隨后從液面反射出來。距離由D=渡越時間（往返）/2計算，然后應用用戶的油箱高度和傳感器的偏移值計算液面。

　　應用案例



　　化工



　　石灰漿液位



　　查看更多



　　水和廢水處理



　　儲水罐



　　分流箱液位



　　抽水站的泵控制



　　污泥液位



　　沉淀池液位



　　石灰漿液位



　　蒸煮器液位



　　過濾罐液位
