山武Azbil ADVB/ADVM壓力平衡式控制閥產品說明
山武Azbil ADVB/ADVM壓力平衡式控制閥本體的流體通道可保證流體流動的通暢，并減少壓力損失。閥芯形狀的設計考慮到了閥芯周圍流體流動和壓力平衡，從而能在寬幅范圍的流體條件下提高控制的穩定性。閥芯導向部的頂部及底部進行固定，具有高度的抗振性和耐磨性。另外，閥芯底部導向采用的是固定導向結構，從而實現了閥體的輕量化。閥芯及閥座采用的是與閥門動作不產生關聯的頂端接入式，進而提高了維護便利性。另外，由于采用了一體式閥座，能夠?qū)崿F(xiàn)與單座閥相同的閥座防滲漏性能（IECIJS Ⅳ級)。此外，還配備了結構小輸出力大的多彈簧型執行機構。此款小型輕量化的壓力平衡式控制閥尤其適用于具備高動態穩定性、高可靠性及有泥漿等易堵塞流體的高壓、高壓差工藝管路。
產品圖片
山武Azbil ADVB/ADVM壓力平衡式控制閥參數介紹
閥體材質：不銹鋼316
口徑范圍：DN150~300
額定壓力：JIS10K RF 16KRF 20KRF 30KRF
連接方式：法蘭連接 RF
閥芯：壓力平衡型
執行機構形式：單作用薄膜執行機構
彈簧式氣缸活塞型
作用：正作用或者反作用
膜片材料：HA型：乙丙橡膠夾尼龍
VA型：氯丁橡膠夾尼龍
彈簧范圍：20-98kpa
40-120kpa
80-240kpa
200-340kpa
供氣壓力：薄膜執行機構
彈簧式氣缸活塞型
環境溫度：-30-70度
閥作用：氣關（配正作用執行機構）
氣開（配反作用之行機構）
可選附件：過濾減壓閥、手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥和其他

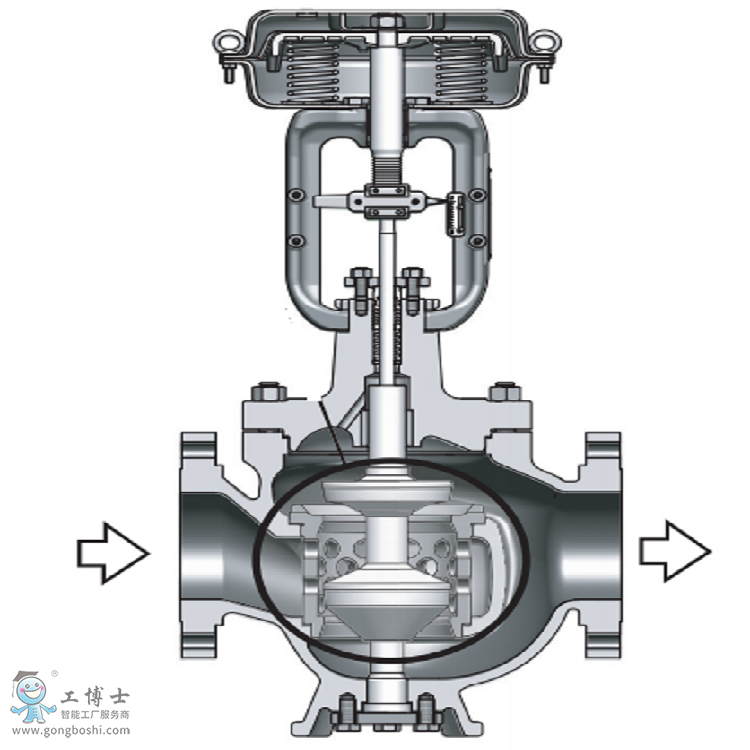

|山武氣動雙座調節閥結構圖尺寸
日本山武ADVM/ADVB氣動調節閥是一種頂導向單閥座調節閥,具有結構簡單、密封性能好
