山武Azbil ACN低噪音筒形調節閥 承接調節閥和執行機構
安裝調試維修服務
山武Azbil ACN低噪音筒形調節閥主要用于壓縮性流體(如蒸汽、空氣和天然氣)工況，可以顯著減少噪音。套筒采用多孔構造，且設計2段“節流”“擴散與膨脹”構造，達到有效降壓，降低噪音的功效。閥芯結構為壓力平衡型，可用較小的操作力控制高差壓流體。
ACN調節閥在其閥芯和套筒之間帶有密封環和擦拭環。前者可減少閥座滲漏，后者可保持滑動部分的清潔并防止異物進入。
ACN調節應用于低噪音、動態穩定性高的高壓差工藝管線的控制。
ACN符合功能安全標準(IEC61508 )。

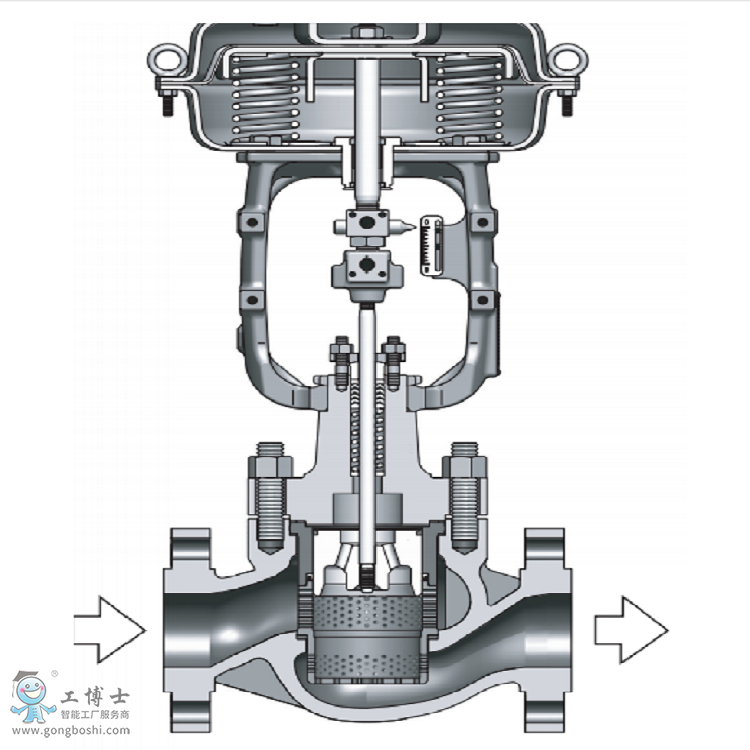

產品圖片
![~M[CA7(D%5(SJL5TY@FP)]K](http://cn7151.com/file/upload/202110/11/17/17-55-49-28-32286.png)
標準技術參數
閥體
型式
直通型鑄造球閥體
公稱尺寸
端部連接
11%、2、212、3、4、6、8英寸
·法蘭連接;RF、RJ
額定壓力
材料
.JIS 10K、16K、20K、30K、40K
·ANSI等級150、300、600
閥蓋
· HG 20592 PN 10bar、16bar、25bar、40bar.
·普通型( -17至+230°℃ )
63bar
·伸長1型閥蓋( -45至-17℃和230至400℃ )
·JB79-1 PN 1.6MPa、2.5MPa、4.OMPa
·波紋管式
端部連接∶
(關于工作溫度范圍和壓力范圍，請參考圖3)
·法蘭連接
注)工作溫度范圍不得超過各種材料的允許溫度范圍。

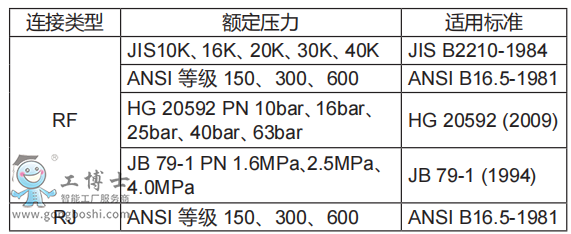

連接類型
額定壓力
適用標準
壓蓋形式
JS10K、16K、20K、30K、40K
JS B2210-1984
ANSI等級150、300、6oo
ANSI B16.5-1981
螺栓壓緊式
HG 20592 PN 10bar、16bar.
HG 20592(2009)
填料/潤滑油
25bar、40bar、63bar
JB 79-1PN 1.6MPa,2.5MPa.
·無潤滑油︰
JB79-1 (1994)
4.OMPa
V型PTFE或者PTFE編織填料。
RJ
ANSI等級150、300、600
ANSI B16.5-1981
·有潤滑油︰
石墨填料
訂貨信息
訂貨時請注明下列內容:
1)調節閥型號:ACN口口口2)公稱尺寸×額定Cv3)額定壓力和端面連接形式
4)閥體和閥內組件材料，是否需要硬化處理5)閥蓋型式
6)閥體和閥芯特性
7)執行機構類型，是否需要安裝手輪，供給空氣壓8)正反作用(氣關式或氣開式)
9)附件︰定位器、減壓閥等是否需要
10)禁油，禁水，禁銅等特殊要求11)介質名稱
12)正常流量和***大流量
13)介質壓力，閥全開和全閉時的閥進口和出口壓力14)介質溫度和比重
15)介質粘度，是否為泥漿，是否有閃蒸等
