日本山武Azbil HTP 型單作用型氣動閥門定位器產品說明書
安裝調試維修服務

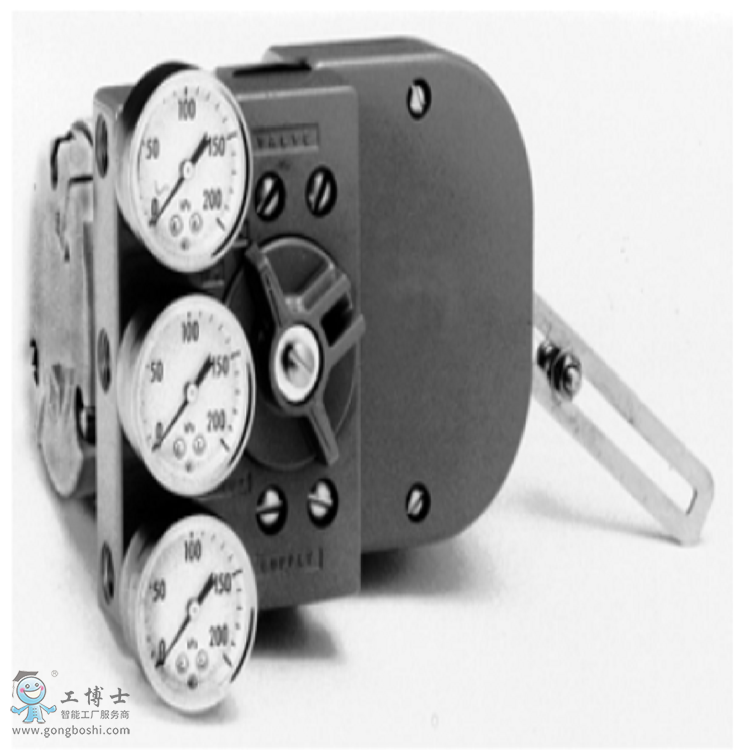

HTP型單作用氣動閥門定位器
HTP閥門定位器除改善調節閥的靜、動態特性外，對改變執行機構的分程動作，正反作用以及改變調節閥的流量特性等，從而滿足各種工藝控制要求。具體型號為:其特點如下:
1、采用大口徑的繼動器，結構簡單從而消除了氣源通道堵塞故障，大大提高了調節閥的動作速度。
2、靈敏度高，性能穩定，抗震性強。3、結構簡單，堅固，維修方便。
4、改變定位器的作用方式，不需要更換部件，而且不管執行結構的正反作用如何很容易實現。(繼動器發轉180度，反轉凸輪即可)。
5、定位器的部件采用了防腐蝕性材料，從而增強了耐環境性，適用于工作條件比較惡劣的場合。
標準規格
輸入:0.2~1.0kgf/cm2(選購)，
0.2~0.6kgf/cm2,
0.6-1.0kgf/cm2。
輸出特性:線性、等百分比和快開。
供氣壓力:1.4~4.0kgf/cm2 (140-390kPa)耗氣量:7NCI分鐘或以下
[正常狀態，供氣壓力1.4kgf/cm2 (140kPa)]
***大氣流量:200NCI分鐘
[供氣壓力1.4kgf/cm2 (140kPa)]
空氣管道連接:Rc1/4內螺紋
環境溫度:-25~+60°C
性能:
精 度:± 1 %FS死區: 0.1% FS以?xún)?nèi)
開度調節范圍:12~100mm,6~12mm(選購)
行程速度(***大): 10mm/秒（當配備VA1型執行機構。)
