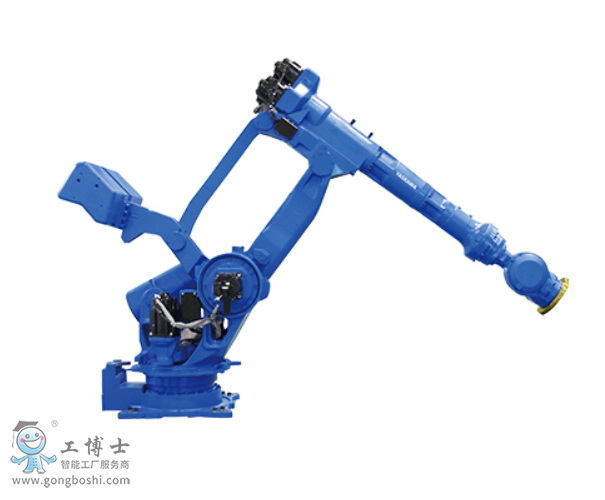

MOTOMAN-GP400

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

可以搬運大型負載對適用于汽車部件和房子的框體的。

手腕部的軸容許力矩和容許慣性力矩，發揮高的搬運能力對長尺的工件
減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備

標準規格		MOTOMAN-GP400
型號		YR-1-06VX400A00
構造		垂直多關節型（6個自由度）
可搬質量*1	手首部	400kg
可搬質量*1	U臂上	50kg
大可達		2942 ㎜
重復定位精度*2		0.1mm
動作范圍	S軸（旋轉）	-180°- +180°
	L軸（下臂）	-55° - +61°
	U軸（上臂）	-113° - +18°
	R軸（手腕旋轉）	-360° - +360°
	B軸（手腕擺動）	-115° - +115°
	T軸（手腕回轉）	-360° - +360°
大速度	S軸（旋轉）	1.78rad/s, 102°/s
	L軸（下臂）	1.69rad/s, 97°/s
	U軸（上臂）	1.69rad/s, 97°/s
	R軸（手腕旋轉）	1.40rad/s, 80°/s
	B軸（手腕擺動）	1.40rad/s, 80°/s
	T軸（手腕回轉）	3.00rad/s, 172°/s
容許力矩	R軸（手腕旋轉）	2989N.m
	B軸（手腕擺動）	2989N.m
	T軸（手腕回轉）	1343N.m
容許慣性力矩（GD2/4）	R軸（手腕旋轉）	500kg.m2
	B軸（手腕擺動）	500kg.m2
	T軸（手腕回轉）	315kg.m2
本體質量		2840kg
防護等級		本體：IP54, 手腕軸：IP67
安裝環境	溫度	0° - +45°
	濕度	20% - 80%RH（無結露）
	震動	4.9m/s2(0.5Ｇ)以下
	其他	不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3		7.0kVA
安裝方式*4		置地式
用途		搬運、取件/包裝、碼垛、組裝/分裝
備注		1：JIS B 8432為基準。 2：因用途，動作模式而異。 (注)本表是以SI單位系為記載。
