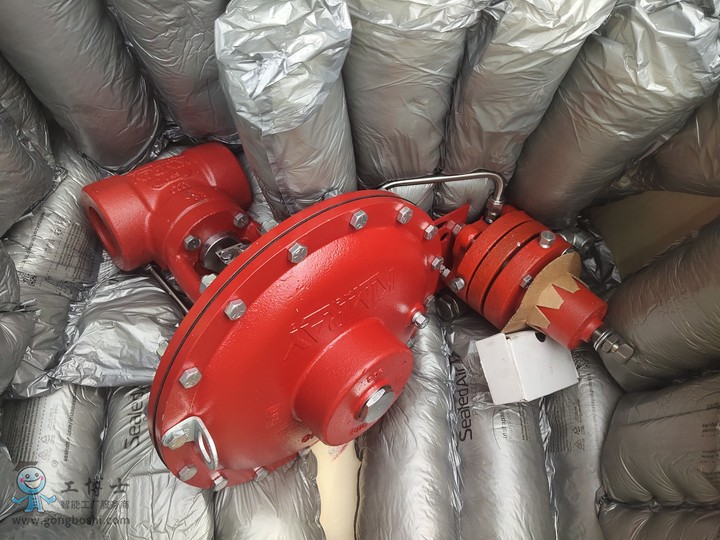

Kimray凱姆雷30HPG指揮器

一，特點：

單點調節

***控制

內置儀表風過濾器

間隙式呼吸

可遠程遙控

控制壓力范圍：

10-280 PSI

供氣壓力：

30 PSI

二，工作原理：

30HPG指揮器由一個可在殼體內無摩擦自由運動的指揮器薄

膜，兩個調整薄膜和由其控制一個三通閥芯組成。指揮器彈簧

作用在薄膜上部，與所控壓力（凈作用面積為指揮器薄膜面積

減去調整薄膜面積）相平衡。

30HPG指揮器是一個反向放大器，控制壓力側（藍色）變化 1PSI,

輸出壓力側（黃色）會變化 8PSI，比率 1：8。

假設控制壓力（藍色）在設置點上，當控制壓力（藍色）

下降時，薄膜組件在彈簧作用下向下運動，閥芯的上閥口（黃

色到大氣）關閉，下閥口（紫色到黃色）打開，輸出壓力（黃

色）增大，高壓氣動閥執行器動作，閥口增大，下游壓力（藍

色）增大，直至重新達到設定點。此時，指揮器閥芯使其上下

閥口都關閉。

如果控制壓力（藍色）稍微增加，薄膜組件向上移動，關

閉下閥口，打開上閥口，降低輸出壓力（黃色）。高壓氣動閥動

作與上述相反。
