2、

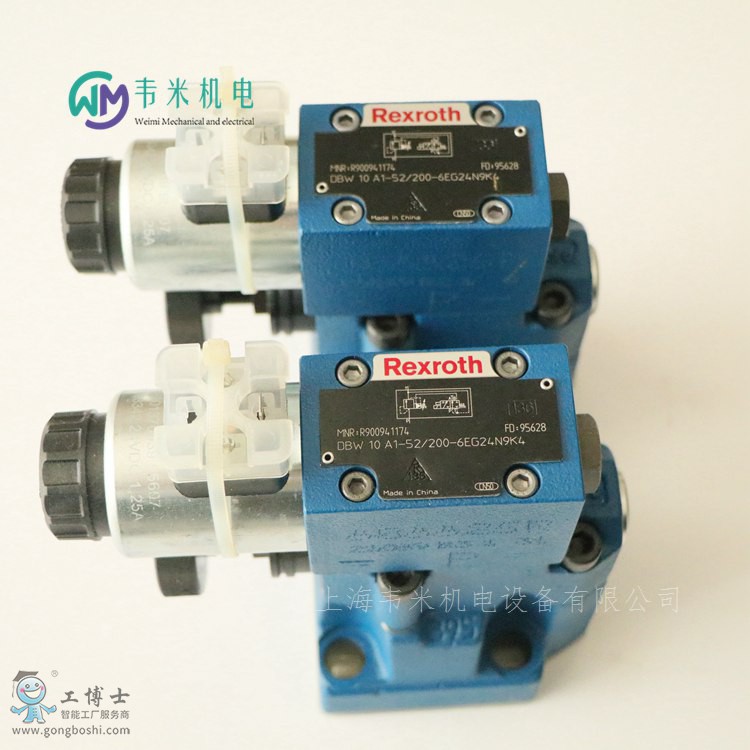

先導式溢流閥

結構:先導調壓部分:控制主閥的溢流壓力；主閥部分:溢流

工作原理:

利用主閥芯上下兩端液體壓力差與彈簧力相平衡的原理來進行壓力控制。

特點:

①因?yàn)殄F閥作用面積很小，即使壓力很高，彈簧剛度仍不大，調壓輕便;

②因?yàn)橹鏖y彈簧很軟，因此溢流量變化時，壓力波動小。靜態特性好;

③能適應各種不同的調壓范圍的要求;

④主閥芯采用錐面閥座式結構密封，沒有搭合量，動作靈敏。



(二)溢流閥的應用場合

1、起穩壓和溢流作用(閥口常開)

在定量泵進油或回油節流調速系統中

2、起安全保護作用(閥口常閉)

變量泵液壓系統、定量泵旁路節流調速系統和非節流調速系統。

3、起卸荷作用

4、作背壓閥使用

5、作吸收換向沖擊使用

6、可實現多級調壓和遠程調壓

二、減壓閥

1、作用

(1)減壓:

降低液壓系統某支路(控制油路、夾緊回路、潤滑回路等)的壓力。

(2)穩壓:穩定液壓系統某支路的壓力。

2、類型

按功能分

定值減壓閥:保證閥的出口壓力為定值。

定差減壓閥:保證閥的進、出油口壓差為定值。

定比減壓閥:保證閥的進、出油口壓力比為定值。

按結構分

直動式

先導式(常用)

3、先導式定值減壓閥結構及工作原理

結構

先導調壓部分:給定閥的出口壓力值。

主閥部分:通過主閥芯上下移動，調節減壓孔口節流損失，保證出口壓力恒定。

4、先導式減壓閥和先導式溢流閥的不同之處:

①減壓閥保持出口壓力基本不變，而溢流閥保持進口處壓力基本不變。

②在不工作時，減壓閥進、出油口互通，而溢流閥進出油口不通。

③為保證減壓閥出口壓力調定值恒定，先導閥彈簧腔需通過泄油口單獨外接油箱;而溢流閥的出油口是通油箱的，所以它的導閥彈簧腔和泄漏油可通過閥體上的通道和出油口相通，不必單獨外接油箱。

三、順序閥

1、作用:

利用油路本身的壓力變化來控制閥口開啟，達到油路通斷,實現執行元件的順序動作，它一般不控制系統壓力。

2、類型:

按控制方式

直控順序閥

外(液控)控順序閥

按結構

直動式

先導式

3、結構與工作原理:

4、先導式順序閥和先導式溢流閥的不同之處:

(1)溢流閥的進口壓力在通流狀態下基本不變。而順序閥一般不控制系統壓力。

(2)溢流閥為內泄漏，而順序閥需單獨引出泄漏通道，為外泄漏。

(3)溢流閥的出口必須回油箱，順序閥出口可接負載。

塑料加工工業中所用的各類機械和裝置的總稱。某些流體和固體輸送、分離、破碎、磨碎以及干燥等通用性機械和設備，在塑料加工工業中也占有重要地位，所以常列為塑料機械�，F(xiàn)代塑料機械的設計和制造，除有賴于機械工程和材料科學的發展外，特別與塑料工程理論研究的進展密切相關。



按塑料制品生產過程，塑料機械可分為塑料配混機械、塑料成型機械、塑料二次加工機械和塑料加工輔助機械或裝置等四大類。塑料配混機械用于各種形式的塑料配混料的制造，包括捏合機、煉塑機（開煉機和密煉機）、切粒機、篩選機、破碎機和研磨機等。塑料成型機械又稱塑料一次加工機械，用于塑料半制品或制品的成型，包括壓塑機、注塑機、擠塑機、吹塑機、壓延機、滾塑機、發泡機等。塑料二次加工機械用于塑料半制品或制品的再加工和后處理，包括熱成型機、焊接機、熱合機、燙印機、真空蒸鍍機、植絨機、印刷機等。金屬加工機床也常用于塑料二次加工。塑料加工輔助機械或裝置用以實現塑料加工過程的合理化，包括自動計量供料裝置、邊角料自動回收裝置、注塑制品自動取出裝置、注塑模具快速更換裝置、注塑模具冷卻機、自動測厚裝置以及原材料輸送和貯存設備等。這類輔助機械或裝置，已成為現代化塑料加工過程自動化所不可缺少的部分。

塑料機械的完善程度直接影響塑料半制品或制品的質量、產量和成本，因而必須能適應塑料配混和加工過程的溫度和應力的變化，以及由此而引起的熔融物料性能變化，并適應化學腐蝕和機械磨損等特殊條件。塑料品級的化，工程塑料的發展，復合材料的出現，塑料產品結構大型化、輕量化和薄壁化等技術的發展要求塑料機械達到:針對制品生產目的而成套化;高速、省力、自動化，以提高制品生產效率；保證產品規格和質量誤差小的精密程度；能耗低，占地少，操作維護便易而安全。



注塑機又名注射成型機或注射機。它是將熱塑性塑料或熱固性塑料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備。分為立式、臥式、全電式。注塑機能加熱塑料，對熔融塑料施加高壓，使其射出而充滿模具型腔。



組成

注塑機通常由注射系統、合模系統、液壓傳動系統、電氣控制系統、潤滑系統、加熱及冷卻系統、安全監測系統等組成。

注射系統

注射系統的作用：注射系統是注塑機主要的組成部分之一，一般有柱塞式、螺桿式、螺桿預塑柱塞注射式3種主要形式。應用廣泛的是螺桿式。其作用是，在注塑料機的一個循環中，能在規定的時間內將一定數量的塑料加熱塑化后，在一定的壓力和速度下，通過螺桿將熔融塑料注入模具型腔中。注射結束后，對注射到模腔中的熔料保持定型。

注射系統的組成：注射系統由塑化裝置和動力傳遞裝置組成。

螺桿式注塑機塑化裝置主要由加料裝置、料筒、螺桿、過膠組件、射嘴部分組成。動力傳遞裝置包括注射油缸、注射座移動油缸以及螺桿驅動裝置（熔膠馬達）。

合模系統

合模系統的作用：合模系統的作用是保證模具閉合、開啟及頂出制品。同時，在模具閉合后，供給模具足夠的鎖模力，以抵抗熔融塑料進入模腔產生的模腔壓力，防止模具開縫，造成制品的不良現狀。

合模系統的組成：合模系統主要由合模裝置、機絞、調模機構、頂出機構、前后固定模板、移動模板、合模油缸和安全保護機構組成。

液壓系統

液壓傳動系統的作用是實現注塑機按工藝過程所要求的各種動作提供動力，并滿足注塑機各部分所需壓力、速度、溫度等的要求。它主要由各自種液壓元件和液壓輔助元件所組成，其中油泵和電機是注塑機的動力來源。各種閥控制油液壓力和流量，從而滿足注射成型工藝各項要求。

電氣控制

電氣控制系統與液壓系統合理配合，可實現注射機的工藝過程要求（壓力、溫度、速度、時間）和各種程序動作。主要由電器、電子元件、儀表（見右下圖）、加熱器、傳感器等組成。一般有四種控制方式，手動、半自動、全自動、調整。
