BPM21L碳鋼材質 壓力平衡式熱靜力蒸汽疏水閥|斯派莎克疏水閥
簡介
BPM21L為緊湊型碳鋼壓力平衡式熱靜力蒸汽疏水閥，帶內置過濾器，是那些要求占用空間小的設備的理想選擇，如OEM機械設備上。
選項
填充液囊及其工作
標準液囊（STD）：低于飽和蒸汽溫度12℃排放冷凝水。
NTS液囊：低于飽和蒸汽溫度6℃排放冷凝水。
SUB液囊：低于飽和蒸汽溫度24℃排放冷凝水。
止回閥 - 所有口徑的BPM21L都可提供內置止回閥，安裝內置止回閥后型號變?yōu)锽PM21LCV。
限制條件
閥體設計條件 PN25
PMA ***高允許壓力 25 bar g@120℃
TMA ***高允許溫度 242℃@20 bar g
***低允許溫度 -10℃
PMO ***高工作壓力 21 bar g@217℃
TMO ***高工作溫度 242℃@20 bar g
***低工作溫度 0℃
設計***大冷態水壓試驗壓力 38 bar g

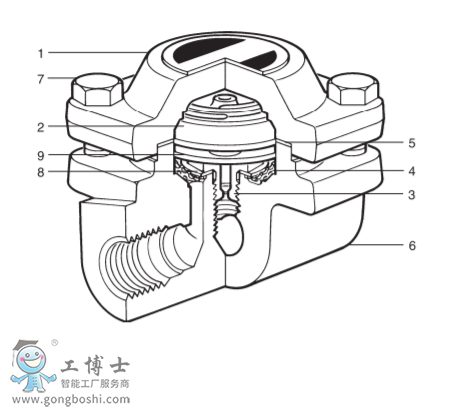

材質
序號 部件 材質
1 閥蓋 碳鋼 1.0460 （C22.8）
2 液囊 不銹鋼
3 閥座 不銹鋼
4 過濾器濾網 不銹鋼
5 閥蓋墊圈 鎳加強石墨
6 閥體 碳鋼 1.0460 （C22.8）
7 閥蓋螺栓 碳剛M8×25mm BS 1506-621 A B7M8 閥座墊片 不銹鋼9 隔板 不銹鋼
10 彈簧 不銹鋼
