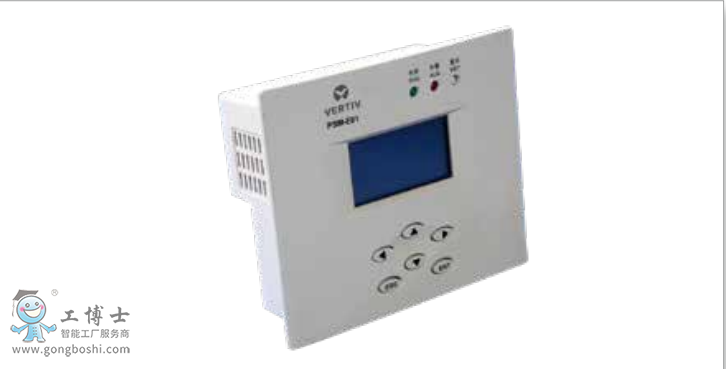

維諦技術（VERTIV）監控電源模塊：PSM-E01 監控單元（附件）

監控附件 MONI01FJ 維諦 PSM-E01監控單元模塊附件

溫度傳感器 MONI01ZSL 維諦 PSM-E01監控模塊附件

蓄電池巡檢儀 EBU01 維諦 PSM-E01監控模塊附件

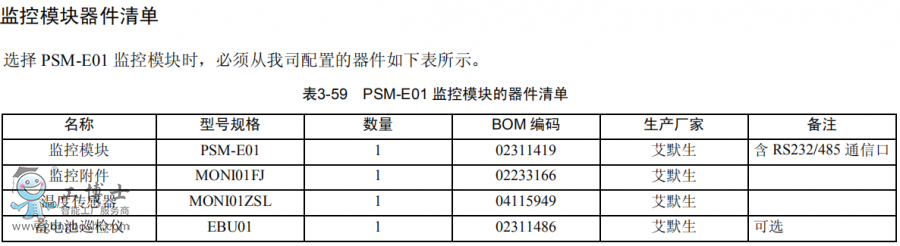

選擇PSM-E01 監控模塊時，必須配置維諦的器件如下表所示：

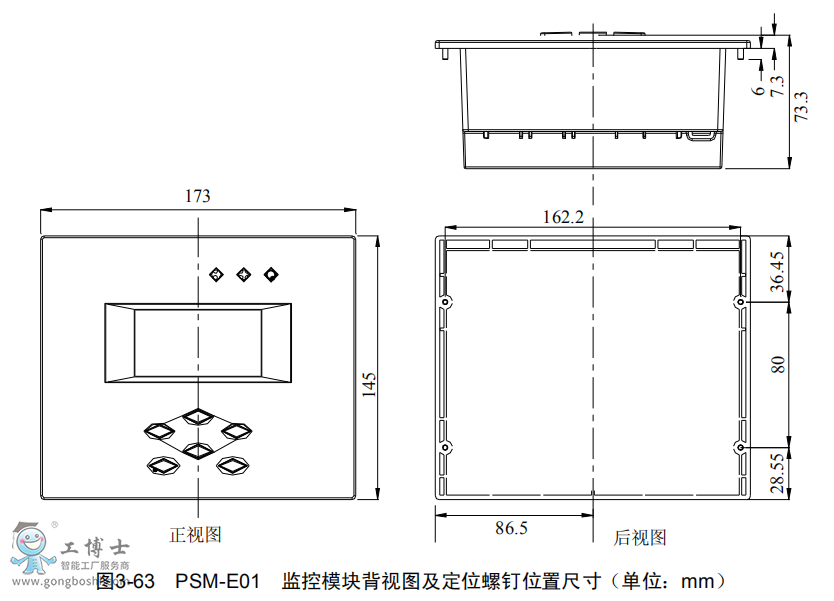

安裝尺寸：

監控模塊需要嵌入在電力電源系統面板上。安裝時，電力電源系統面板上需要開一個 148.4mm 長，129.7mm 寬的孔，孔

深至少 73.3mm�？椎乃闹苄枰_ 4 個安裝孔。具體安裝尺寸見下面兩圖。
維諦電源模塊

接線：

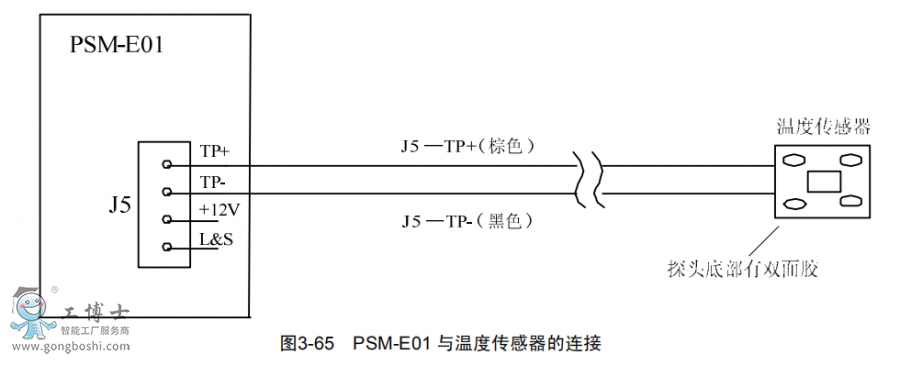

連接溫度傳感器

必須采用艾默生公司提供的專用溫度傳感器。PSM-E01 與溫度傳感器的連接方法如下圖所示。使用時，必須將溫度傳感

器探頭底部的雙面膠粘在電池的外殼上，以便準確檢測電池的溫度。

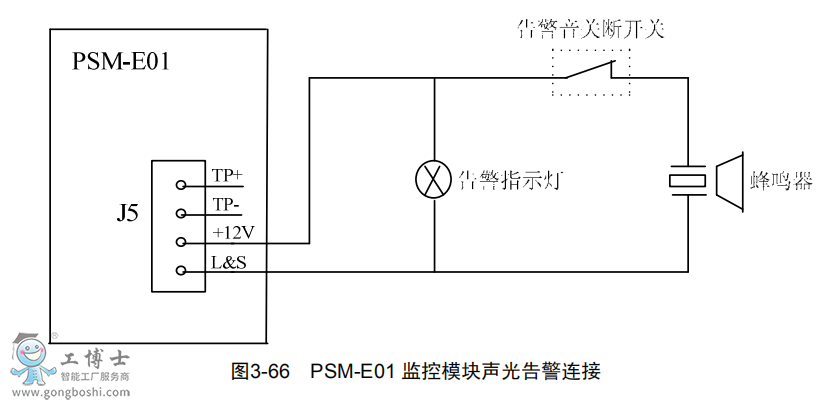

連接蜂鳴器和故障指示燈：

監控模塊提供聲光告警輸出接口，接線方式如下圖所示。電源系統有故障時指示燈點亮，蜂鳴器鳴叫。系統所有故障消

除后指示燈熄滅，蜂鳴器停止鳴叫。

聲音告警輸出為 12V，輸出電流小于 20mA，推薦使用 12V 壓電陶瓷蜂鳴器。

光告警輸出 12V，輸出電流小于 100mA，推薦使用發光二極管型的告警指示燈，顏色為黃色。
維諦電源模塊

連接其它電纜：

PSM-E01 僅僅是一個部件，不能獨立使用，還需配套相關的直流系統配件和機柜。合作廠在進行設計時可以參照相應圖

紙進行系統設計和連線。

注意：

為了達到更好的抗干擾效果，連接 RS485/RS232 后臺的通信電纜必須使用屏蔽電纜，且屏蔽層在監控模塊側和 RTU 側

都必須接地。

直接采集母線電壓，無需使用直流電壓采樣盒

電流采集通過外配75mv分流器實現，不采用霍爾傳感器

智能化電池管理，提高電池使用壽命

兩種標準后臺協議（ Modbus 、CDT91）可選
