產品簡介：

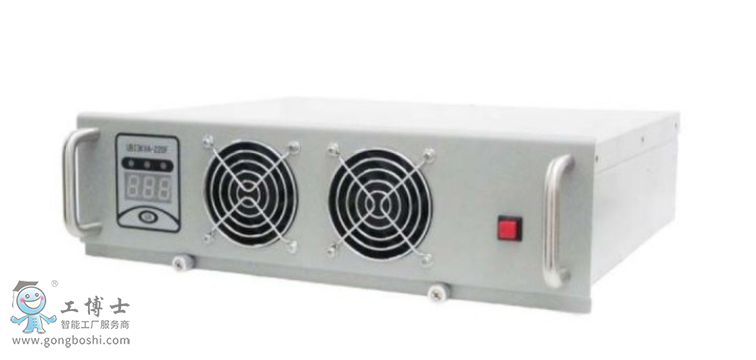

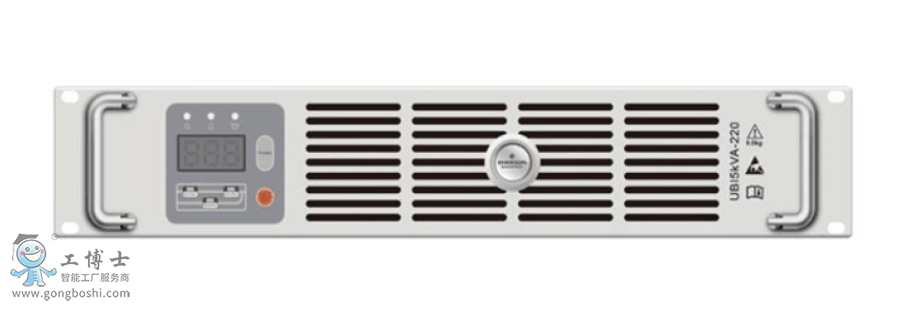

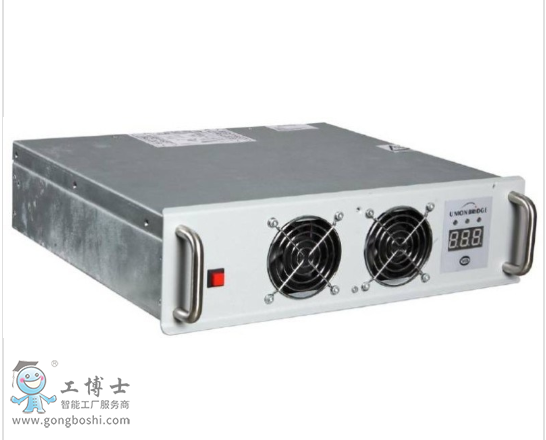

                      UBI5KVA-220逆變模塊是針對電力系統及高壓直流ups供電系統新的技術標準設計的基于dsp全數字控制的專源。



                      除了具備通用電力逆變模塊的所有功能以外，該型產品設計了電池電能回饋電網的功能，且具備回饋/逆雙模式切換的功能，當需要校核電池容量時，直接設置到回饋狀態就可以實現將電池能量以單位功率因數純正弦電流形式回饋電網，而實現電池特性的在線偵測又不污染電網。





               1．保護功能



               逆變模塊具有以下保護功能：輸入過壓保護、輸入欠壓保護、輸出過壓保護、輸出欠壓告警、短路保護和過溫保護。當輸入過壓保護、輸入欠壓保護，短路保護和過溫保護發生時，逆變模塊會自動切換到旁路工作，故障恢復可自動切回。當輸出過壓保護發生時，逆變模塊需手動恢復即關機后重新開機。



              2．故障顯示



               逆變模塊告警信息以故障代碼的形式在led上實時的顯示（無告警信息時顯示電流）。故障代碼如下表所示。

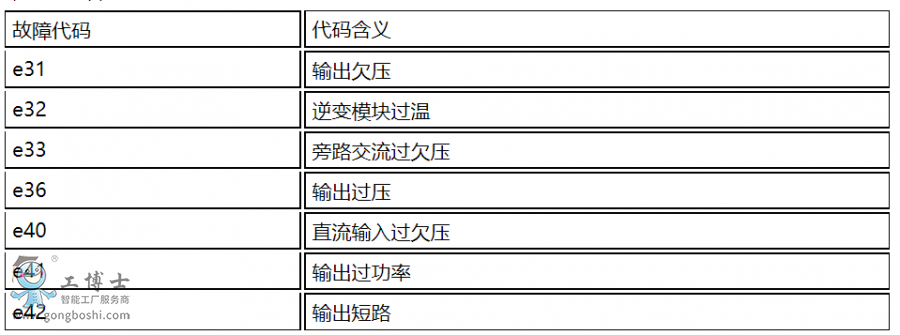

               表一-1故障代碼顯示含義

  3．通信功能



逆變模塊通過rs485接口與上位機通信，將逆變模塊輸出電壓和電流、逆變模塊保護和告警信息發送給上位機。接受并執行上位機下發的控制命令。具體通信功能包括遙信、遙測、遙控。
