Samson薩姆森3725系列定位器，Samson3725定位器配薩姆森3241單座調節閥
薩姆森Samson3725系列閥門定位器安裝在Samson3241單座調節閥上，常配備4708系列減壓閥和限位開關應用在氣動調節閥上，給客戶更多的應用選擇和流體控制。

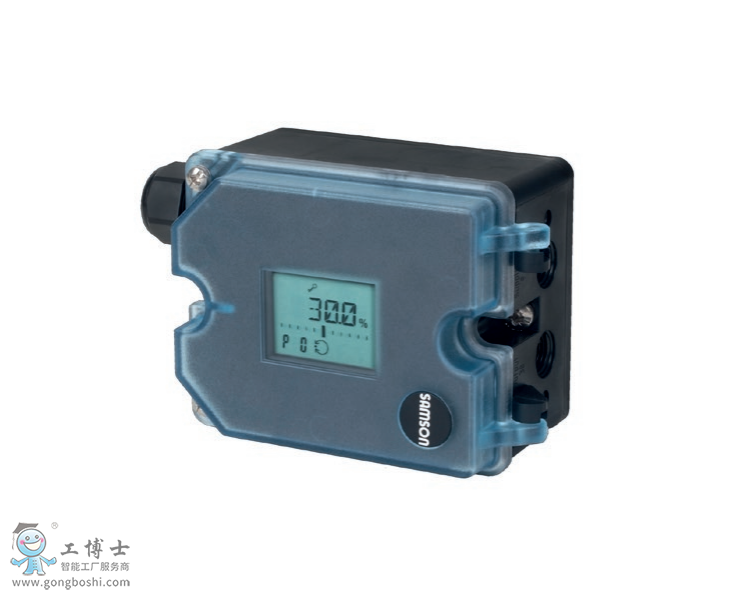

Samson3725型電動氣動定位器是安裝在氣動控制閥和is上用于指定閥門位置(受控)，變量x)轉換為控制信號(參考變量w)。定位器比較控制系統的電氣控制信號行程或開啟角度的控制閥門并發出壓力信號(輸出)變量y)為氣動執行器。
薩姆森3725定位器主要由以下部分組成，組成部分(見圖1):磁阻傳感器(2)，具有下行功能的模擬i/p轉換器，(6)空氣容量助推器，(7)帶有微控制器的電子單元(4)行程角或開口角是由拾取桿，非接觸式磁阻傳感器和下游電子。
Samson3725電動/氣動定位器的拾取桿與磁鐵相連內的設備。拾音器的運動杠桿產生磁力的方向場的變化。這種變化被感知到傳感器。電子單元確定執行機構閥桿或閥門的當前位置從這個信息角度。
Samson致動器閥桿或開口的位置角度傳輸給單片機(3)通過A/D轉換器(4)。PD控制算法在微處理器中的比較此實際位置為4至20毫安控制信號被轉換后A/D轉換器(3)
i/p模塊(6)的激活是使閥門的執行器(1)在管道上方是否有相應的加壓或通風下游升壓器，(7)供應給升壓器和壓力調節器，(8)。輸出信號壓力由通過軟件可以將助推器限制在2.3 bar。卷限制Q，(10)用于優化通過將其調整到執行器上來調整定位器。
Tight-closing函數氣動執行機構已完全充滿用風管或風管一放就參考變量低于1%或超過99%參見P10和P11參數設置的結束位置。

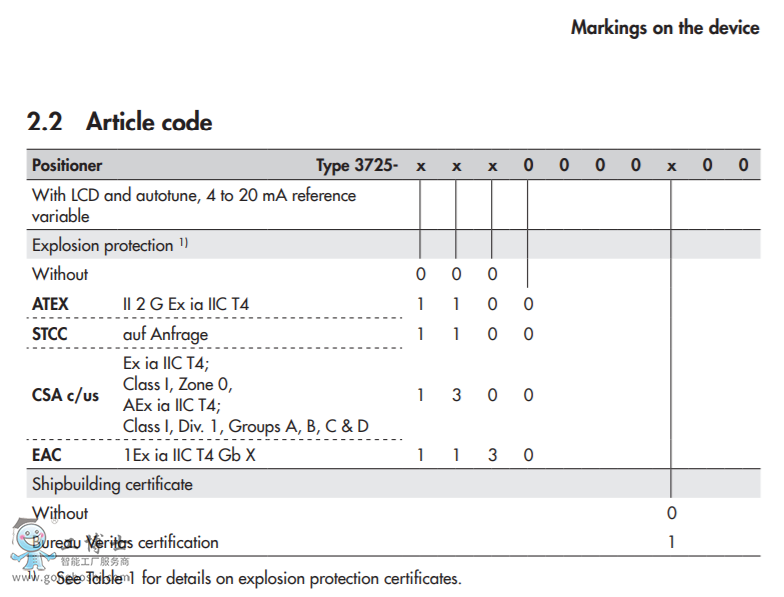

薩姆森Samson3725系列閥門定位器選型參數表：
