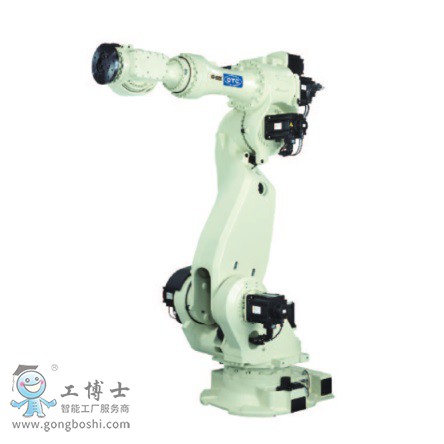

OTC焊接機器人 FD-V280L 負載280kg

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

FD-V280L

詳細參數

名稱			NV280L
規格			垂直多關節
軸數			6
負載			280KG
位置重復精度			±0.2mm
驅動方法			AC伺服馬達
驅動容量			30KW
位置重復精度			***值編碼器

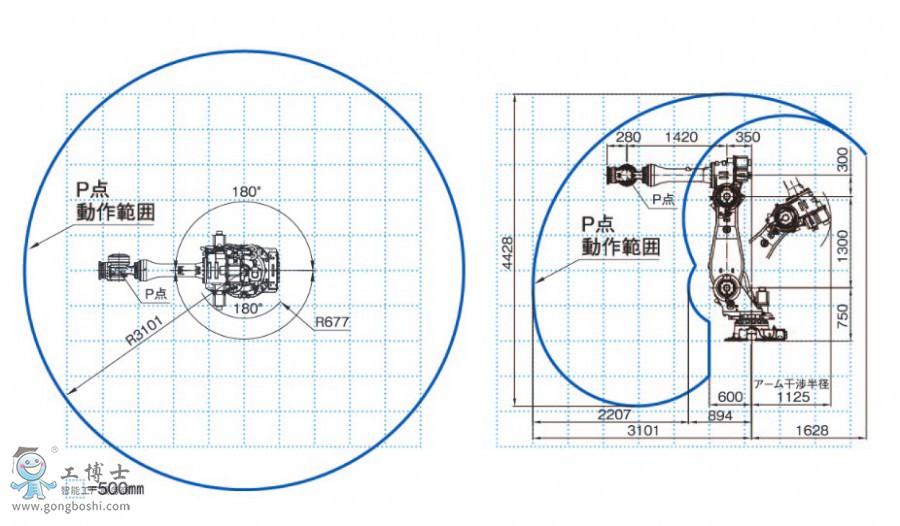

動作范圍	基本軸	J1（旋轉）	±180°
		J2（前后）	-100°~+40°
		J3（上下）	-147°~+130°
	手臂軸	J4（回轉）	±360°
		J5（擺動）	±125°
		J6（扭轉）	±360°
速度	基本軸	J1（旋轉）	1.83rad/s｛105°/s｝
		J2（前后）	1.83rad/s｛105°/s｝
		J3（上下）	1.66rad/s｛95°/s｝
	手臂軸	J4（回轉）	2.09rad/s｛120°/s｝
		J5（擺動）	2.09rad/s｛120°/s｝
		J6（扭轉）	3.49rad/s｛200°/s｝
手臂負荷能力	允許扭矩	J4（回轉）	1921N·m
		J5（擺動）	1921N·m
		J6（扭轉）	988N·m
	允許慣性矩	J4（回轉）	400kg·m²
		J5（擺動）	400kg·m²
		J6（扭轉）	250kg·m²
機器人動作范圍截面面積			8.72m²×360°
使用環境條件			溫度：0~45℃、濕度：20~80%RH（無結露）
本體重量			1660kg
第3軸可載重量			***大25kg（注1）
安裝方法			地面
本體顏色			白色（芒賽爾色標10GY9/1)
防護等級			手腕軸：IP67P 基本軸：IP54P相當
注）1、根據手腕軸的搭載重量不同，可搭載的重量也會有不同
