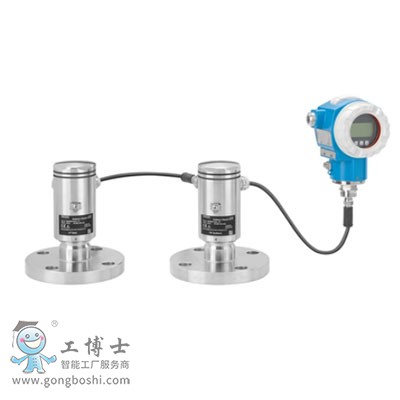

E+H現場儀表 Deltabar FMD71和FMD72 電子差壓液位測量技術資料
電子差壓變送器，帶陶瓷和金屬測量膜片
應用 Deltabar FMD71/FMD72用于帶壓罐或真空容器中的差壓測 量，或液體的液位、體積或質量測量。優勢 電子差壓系統消除了傳統機械結構帶來的影響，具有更高的 過程適用性和可靠性
• 電子差壓測量系統結構和設計大限度地降低了安全風險
• 由于縮短了安裝時間、維護時間和停機時間，并減小了備 件需求，降低了用戶的整體運行成本
• 多變量液位測量：基于HART通信，測量同一系統的差 壓、頂部壓力和傳感器溫度
• 通過HART診斷連續監測整個系統的運行狀況
•高重復性和高長期穩定性
• 抗過載，具有監控功能
測量原理：電子差壓測量 帶陶瓷過程隔離膜片的設備(Ceraphire®) 陶瓷傳感器是非充油傳感器，即過程壓力直接作用在結構堅固的陶瓷過程隔離膜片上，導致膜片 發生形變。陶瓷基板電極和過程隔離膜片電極可以檢測與壓力成比例關系的電容變化。陶瓷過程 隔離膜片的厚度確定了測量范圍。
優勢： • 確保大抗過載能力為40倍標稱壓力
• 采用99.9 %超純陶瓷(Ceraphire®，詳情請參考www.endress.com/ceraphire)： – 超強耐化學腐蝕性 – 低松弛度 – 強機械穩定性 • 可用于溫度高達150 °C (302 °F)的絕壓真空測量 • 小測量范圍
帶金屬過程隔離膜片的設備 過程壓力使得傳感器的金屬過程隔離膜片發生形變，填充液將壓力傳輸至惠斯頓橋路上(半導體技 術)。測量與壓力變化相關的橋路輸出電壓，并進行后續計算。
優勢： • 高過程壓力為40 bar (600 psi)
• 全焊接過程隔離膜片
• 小齊平安裝的過程連接
• 與帶毛細管的隔膜密封系統相比熱效應顯著降低
