一、產品概述

ZW32-12系列戶外交流高壓真空斷路器(以下簡稱斷路器)為額定電壓12KV、三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護、控制之用，也可作為12kV城網或農網的分段開關。 斷路器可根據用戶需要配裝隔離開關或防涌流延時保護器等。 斷路器可選用手動彈簧機構、電動彈簧機構，電動彈簧機構可加裝無線遙控。 斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。



二、使用環境

a周圍空氣溫度：上限+40度，下限—40度；)

b海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

c風壓：不超過700Pa(相當于風速34m／s)；

d污穢等級：Ⅳ級；地震烈度：不超過8度；

e相對濕度：日平均不大于95％，月平均不大于90％

客戶如有其它特殊要求，可在訂貨時提出，我公司可給予***大滿足。





三、ZW32-12戶外高壓真空斷路器含義



Z W 32 - 12 （G）（F） / T（M） 630 - 20



Z-------戶外



W-------真空斷路器



32------設計序號



12------12KV



G-------帶隔離開關（不帶可省略）



F-------智能型斷路器（俗稱看門狗斷路器）



T（M）----T彈操機構M永磁機構



630-----額定電流A（可選630A/1250A）



20------開斷電流KA（可選20KA/25KA）







ZW32-12戶外高壓真空斷路器尺寸



ZW32-12外形尺寸-長1000mm ×寬450mm×高750mm



ZW32-12安裝尺寸-長920mm×160mm×長腰孔4-（14×22）



ZW32-12G外形尺寸-長1070mm× 寬740mm×高750mm



ZW32-12G安裝尺寸-長920mm×160mm×長腰孔4-（14×22）



1.3、ZW32戶外柱上高壓真空斷路器型號：



ZW32-12/630-20 ZW32-12/630-20真空斷路器



ZW32-12/630-25 ZW32-12/630-25真空斷路器



ZW32-12/T630-20 ZW32-12/T630-20彈操真空斷路器



ZW32-12/T630-25 ZW32-12/T630-25彈操真空斷路器



ZW32-12G/630-20 ZW32-12G/630-20帶隔離真空斷路器



ZW32-12G/630-25 ZW32-12G/630-25帶隔離真空斷路器



ZW32-12F/630-20 ZW32-12F/630-20智能真空斷路器



ZW32-12F/630-25 ZW32-12F/630-25智能真空斷路器



ZW32-12M/630-20 ZW32-12F/630-20永磁真空斷路器



ZW32-12M/630-25 ZW32-12F/630-25永磁真空斷路器







四、主要技術參數



序號項目 單位 參數



1額定電壓 KV 12



2額定電流 HZ 630



3額定頻率 A 50



4額定短路開斷電流 KA 20



5額定峰值耐受電流（峰值） KA 50



6額定短時耐受電流 KA 20



7額定短路關合電流（峰值） KA 50



8機械壽命 次 10000



9額定短路開斷電流開斷次數 次 30



10工頻耐受電壓（1min）;（濕）（干）相同、對地/斷口KV42/48



11雷電沖擊耐受電壓（峰值）相同、對地/斷口 KV75/85



12二次回路1min工頻耐壓 KV 2







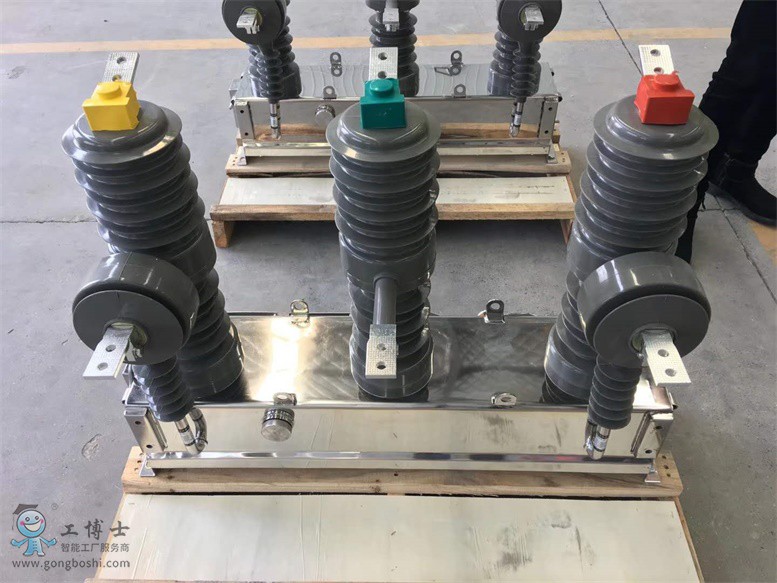

五、斷路器結構特點



1 斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使用壽命長等特點。



2 斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。



3 三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。



4 操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。



5 斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作�？膳c智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。



6 斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

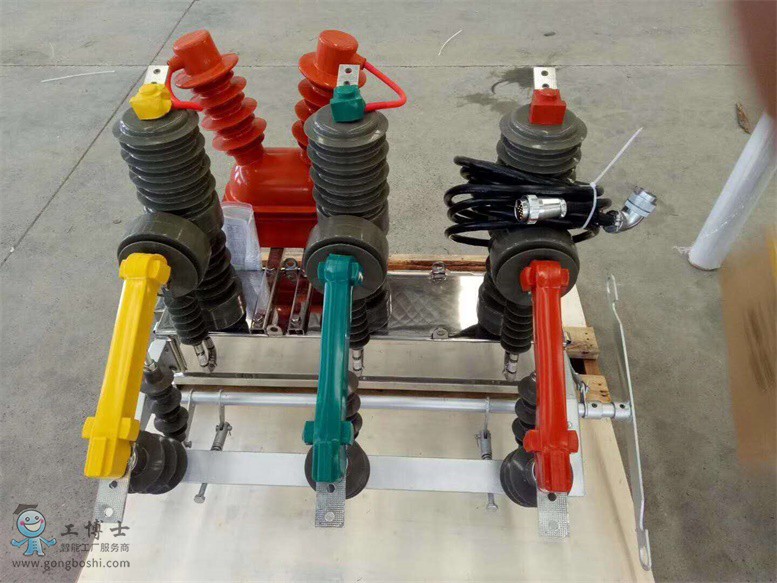

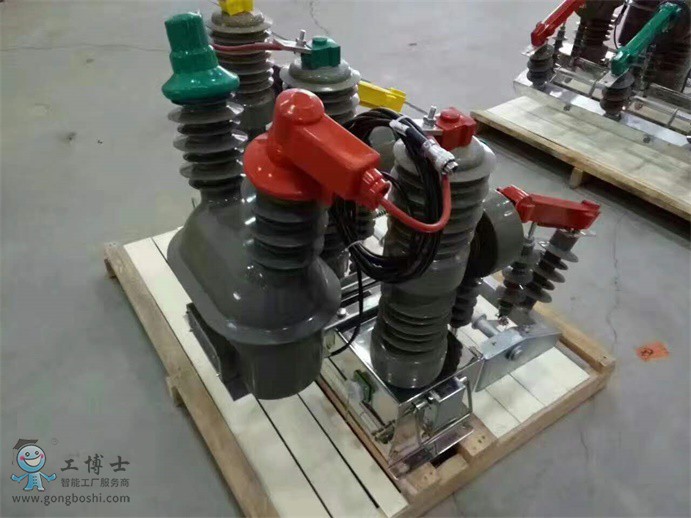

7 斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；只有隔離刀完全合閘或完全分閘時才可操作斷路器�？蛇B裝避雷器支柱絕緣子，維護方便。





六、安裝、維護



1 操作人員應初步了解產品的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。



2 產品在安裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。帶隔離開關的斷路器安裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。



3 產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。



4 斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安裝。



5 斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安裝在專用鋼架上。安裝示意圖見圖19。



6 產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。





七、運輸、驗收及貯存



1 運輸



運輸時必整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。



2 驗收



用戶收到斷路器后應進行如下驗收工作:



1）檢查包裝是否損壞；



2）對照產品裝箱單檢查文件、附件是否齊全；



3）檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。



3 貯存



本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
