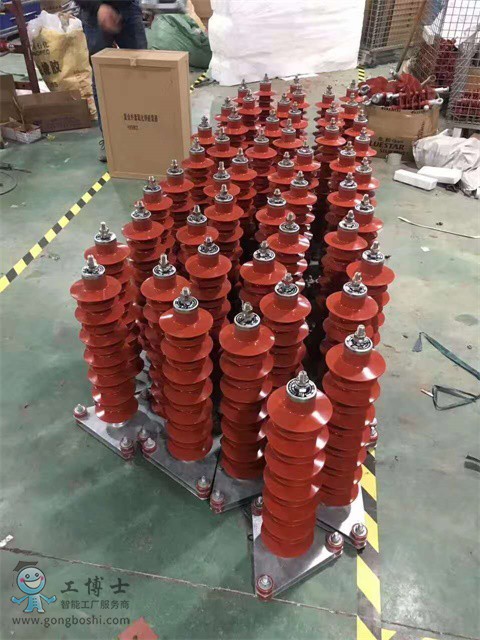

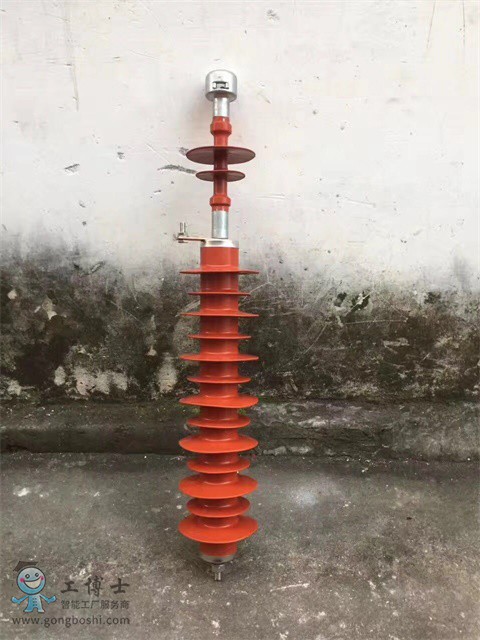

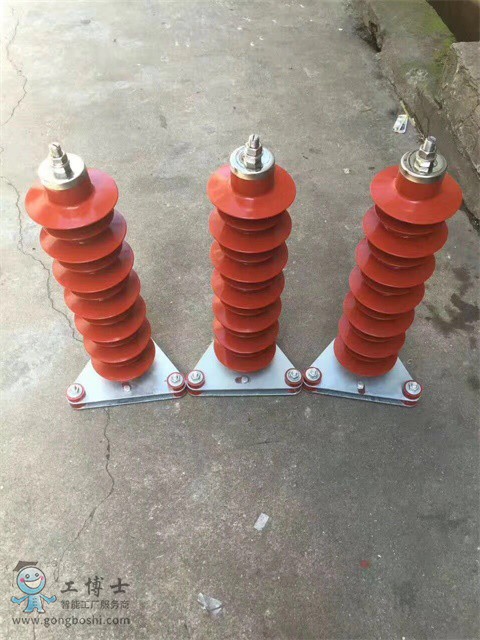

型號含義： HY5WX-51/134氧化鋅避雷器型號說明： HY：復合外套絕緣、氧化鋅電阻片； 　　5：標稱放電電流（KA）； 　　W：無間隙； 　　X：線路型： 　　17：避雷器額定電壓（KV）； 　　30：標稱放電電流下殘壓（KV）





基本原理：



避雷器是目前的過電壓保護器。由于其核心元件電阻片采用氧化鋅及多種金屬氧化物制作、與傳統碳化硅避雷器相比，大大改善了電阻片伏安特性，提高了電阻片的通流能力，從而帶來避雷器特征的根本變化。



當避雷器在正常工作電壓下，流過避雷器的電流僅有微安級，當遭受過電壓時，避雷器優異的非線性伏安特性發揮作用，流過避雷器的電流瞬間增大到數千安培，避雷器處于導通狀態，釋放過電壓能量，從而有效地限制了過電壓對輸變電設備的侵害。





用途特點：



用于保護交流電力系統的電氣設備免遭大氣過電壓和操作過電壓損壞。







注意事項：



避雷器均裝設了在線泄漏電流表，以此來監視避雷器的運行狀況。在線泄漏電流表反映的 是通過瓷套外絕緣和避雷器閥片的電流和通過避雷器閥片的電流。



（1）避雷器的在線泄漏電流表讀數異常增大



避雷器內部受潮主要是密封不良引起的。潮氣的來源有：



①在避雷器生產過程中，安裝環境濕度超標；



②閥片及內部零部件烘干不徹底，有部分潮氣滯留；



③裝配時將密封圈漏放、放偏�；蛟诿芊馊εc瓷套密封封面之間夾有雜物。



④運行一段時期后密封部件損壞造成進潮。



（2）避雷器的在線泄漏電流表讀數降低甚至為零。





用戶需知



1.避雷器在安裝使用前，應存放在清潔、干燥的房間。不得受到腐蝕性氣體或液體的腐蝕。



2.避雷器在投入運行前，應作預防性試驗。在投入運行后，也應定期（10kv及以下避雷器5年一次，35kv及以上避雷器2年一次）做如下試驗并參照附表與運行前的數據進行對比；



（1） 測量避雷器的絕緣電阻；



（2） 測量避雷器直流1mA電壓；



（3） 測量0.75倍直流1mA下的泄漏電流。
