YOKOGAWA/橫河BT200手持終端手操器操作指南

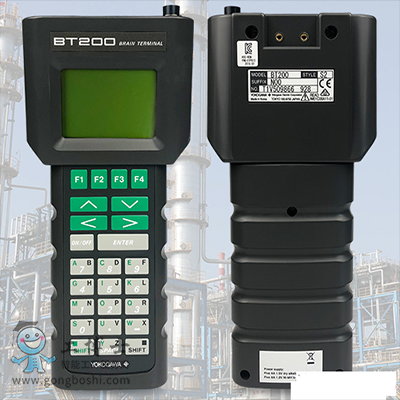

          橫河Bt200型手持智能終端是一種便攜式的終端，它與采用BRAIN通信協議的儀表一起使用，對其進行設定，更改,顯示和打印參數(如牌號,輸出方式,范圍等),它與可監控輸入/輸出值和自診斷結果，設定恒定電流的輸出和零。當系統開動或維持操作時只要把BT200接在4~20mA通信信號線上或把它接在ESC(信號節通信卡)上提供的接口上就可使用BT200。



特點
在線監控和通信
通信期間，調制信號不會中斷4~20mADc信號
與橫河公司的儀表 可共用
BT200型智能終端可與采用BRAIN通信的所有的橫河公司儀表-起使用



操作方便
大顯示屏(8行，每行21個字符)， 采用英文顯示，用戶看了一目了然，設定和更改方便。



信息自診斷/保護功能
自檢查功能
密碼設定數據保護
低電壓報警
自動電源關閉



打印機(BT200-P00)
打印機可現場打印出牌號和其它參數.
標準技術規格



裝置的技術規格
適用儀表:Dpharp,UNIO/COM,YA63
ADMAG, ADMAGAE
YEWFLOE型
BT200
JUXTA,信號調節器
通信信號的連接:
專用電纜，長1. lm(3.6ft)




通信信:
長度: 2Km(1.24英里)(0.75~1.25mm2儀表電纜)
負載電阻:250~600Q(包括電纜電阻)
負載電容: 0.22μ F以下
負載電感: 3.3mH以下
與電源線的間距: 15cm以 上(避免平行走線)



顯示:LCD點陣， 21個字符8行
控制:觸摸開關(4個功能鍵，20個操作鍵，一個電源開關)



打印(BT200-P00):熱敏式打印
電源: 5只AA1.5V   堿性干電池(LR6/AM3(N))



尺寸:BT200- -...--2282 110 51 mm
(9.04.3 2 .0inch)
BT200- P------321 110 6 lmm
(12.6 4.3 2.4inch)



重量: BT200- -...--0. (1.12Ib)
BT200- P.-....00g ( 1.541b)



功能說明
基本功能:
設定、 更改和顯示各種參數，BRAIN通信
恒電流輸出
調零



附加功能:
批量向上/向下傳輸數據



設定的保護:
需要輸入密碼才能更改設定


電池報警:
LCD顯示的報警信息可提示電池電壓偏低



自動關閉電源:
如果無鍵輸入達5分鐘，終端會自動關閉



電源LCD對比度調節
打印(BT200- -P00)
