ABB機器人《安全回路》安全保護機制

任務目標
⋅ 安全保護機制
⋅ 緊急停止回路（ES）
⋅ 常規停止回路（GS）
⋅ 自動停止回路（AS）
⋅ 上級停止回路（SS）

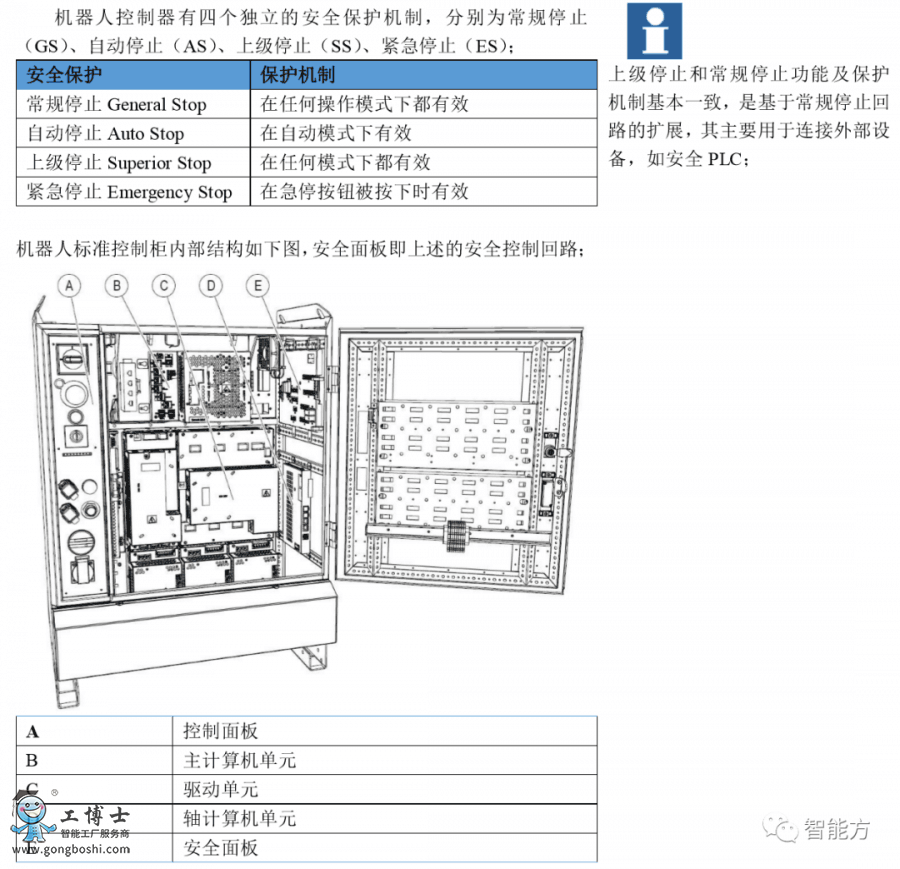

機器人系統可以配備各種各樣的安全保護裝置，例如門互鎖開關、安全光柵等，例如常用的機器人工作站的門互鎖開關，打開此裝置則機器人停止運行，避免造成人機碰撞傷害。

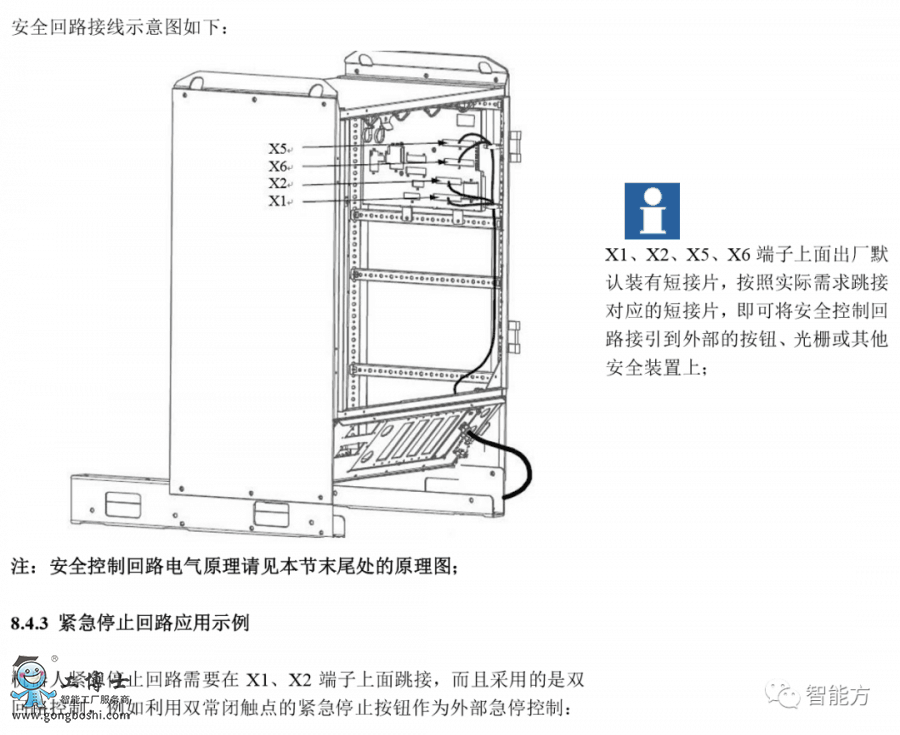

安全面板接口如下圖所示；用戶外接安全控制回路主要是基于 X1、 X2、X5、X6這 4 個端子排。

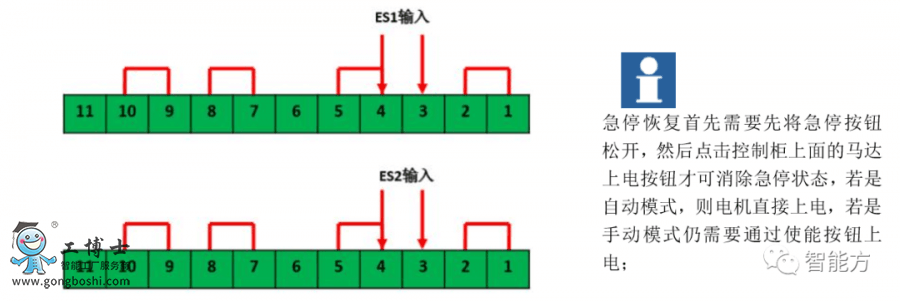

按照上述原理，ES1 和 ES2 分別接入 X1 上面 3-4 和 X2 上面的 3-4， ES1 和 ES2 的另外一端接在急停按鈕的常閉觸點上，當急停按鈕被按下，則機器人進入緊急停止?fàn)顟B(tài)。

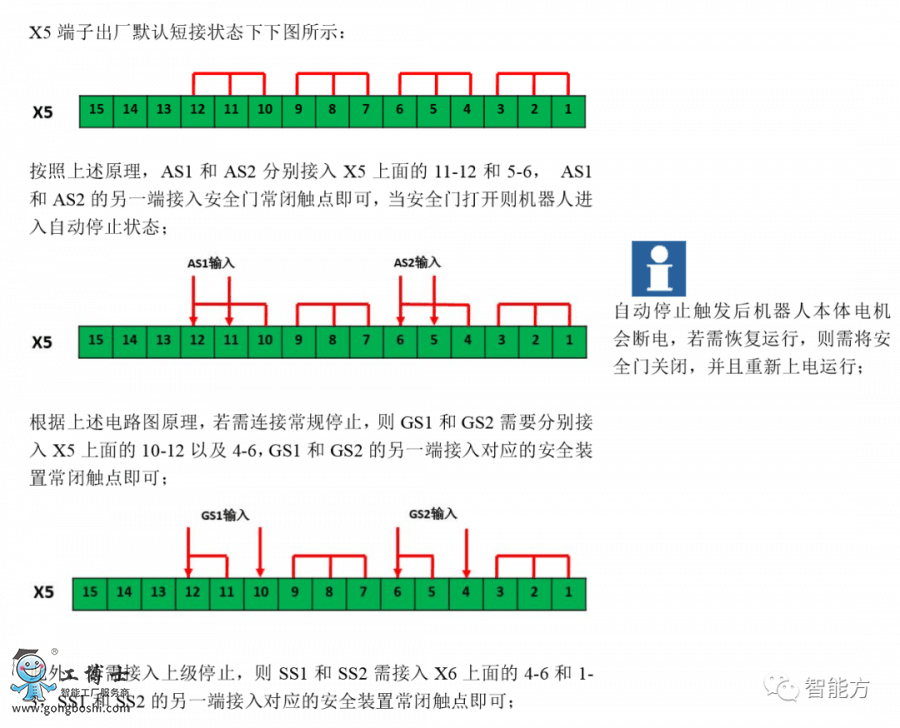

自動停止回路應用示例

自動停止回路是在 X5 端子上面跳接，自動停止安全機制只在自動模式下有效，一般常用于安全門、安全光柵停止，例如將安全門接入到 X5 端子上，當安全門打開，則機器人停止運行。

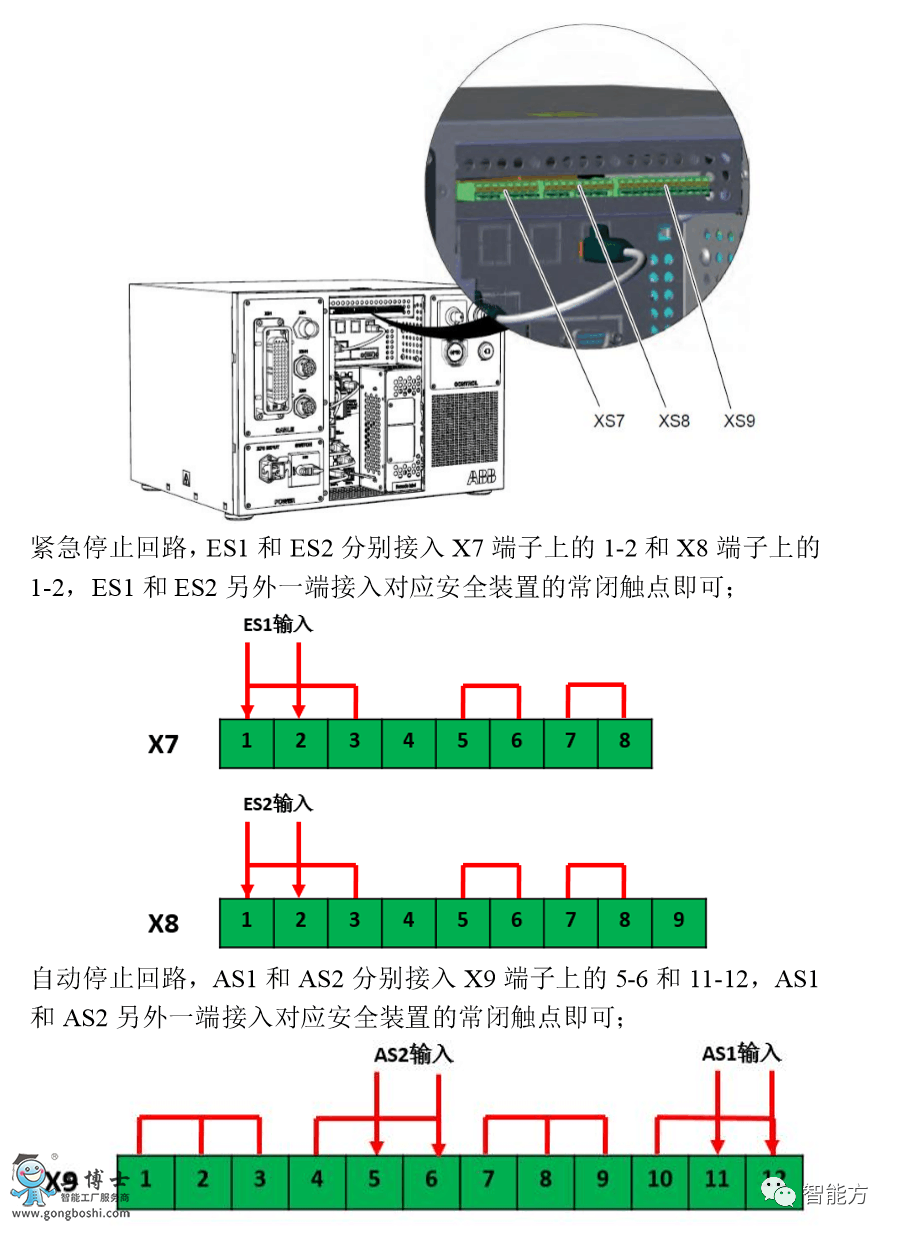

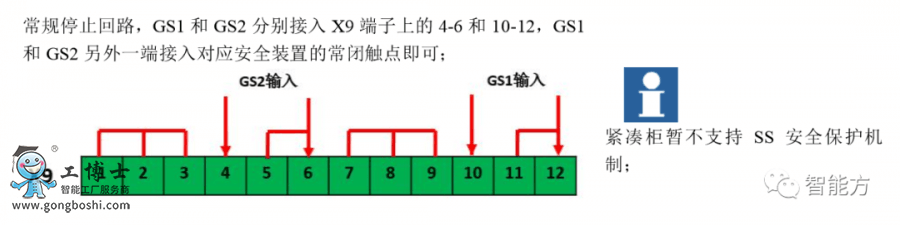

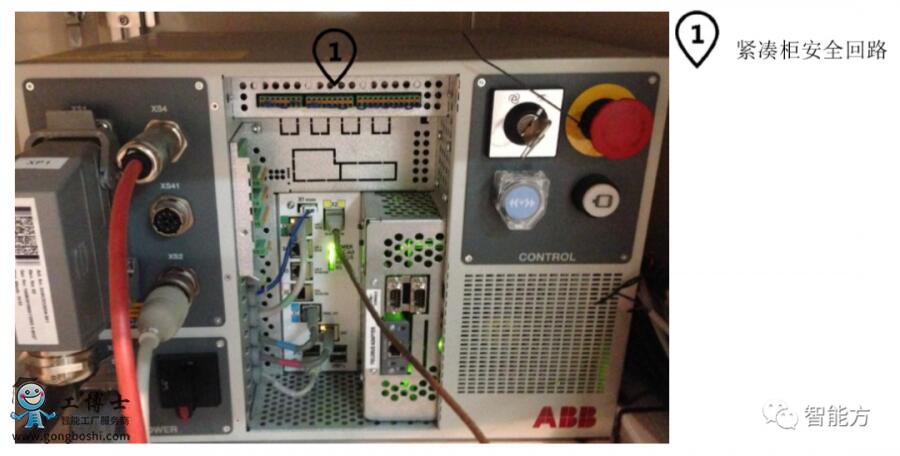

緊湊柜安全回路

緊湊柜安全回路位置以及接線稍有不同，電氣原理可參考本節末尾處電路圖：

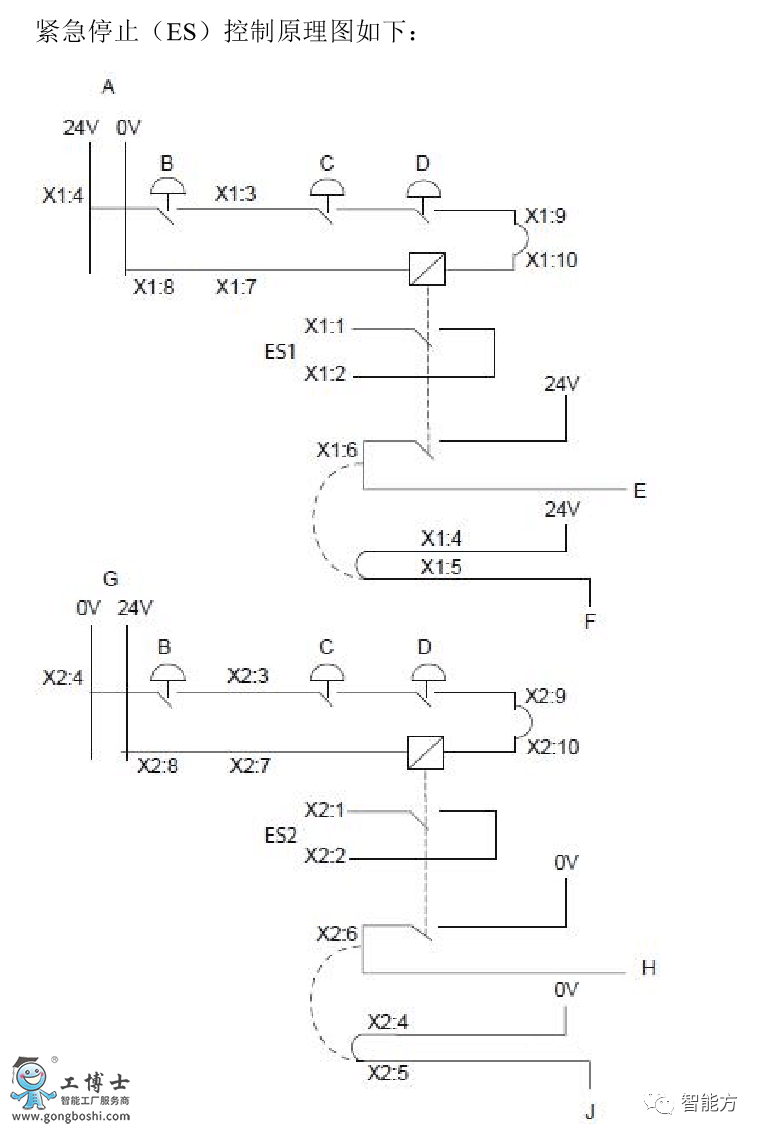

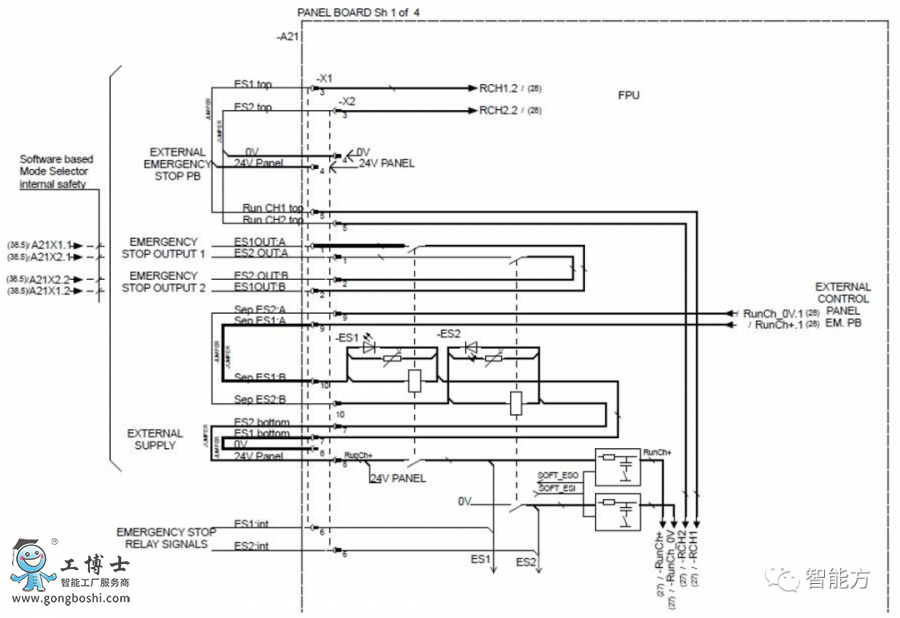

標準柜安全保護機制電氣原理圖（一）：

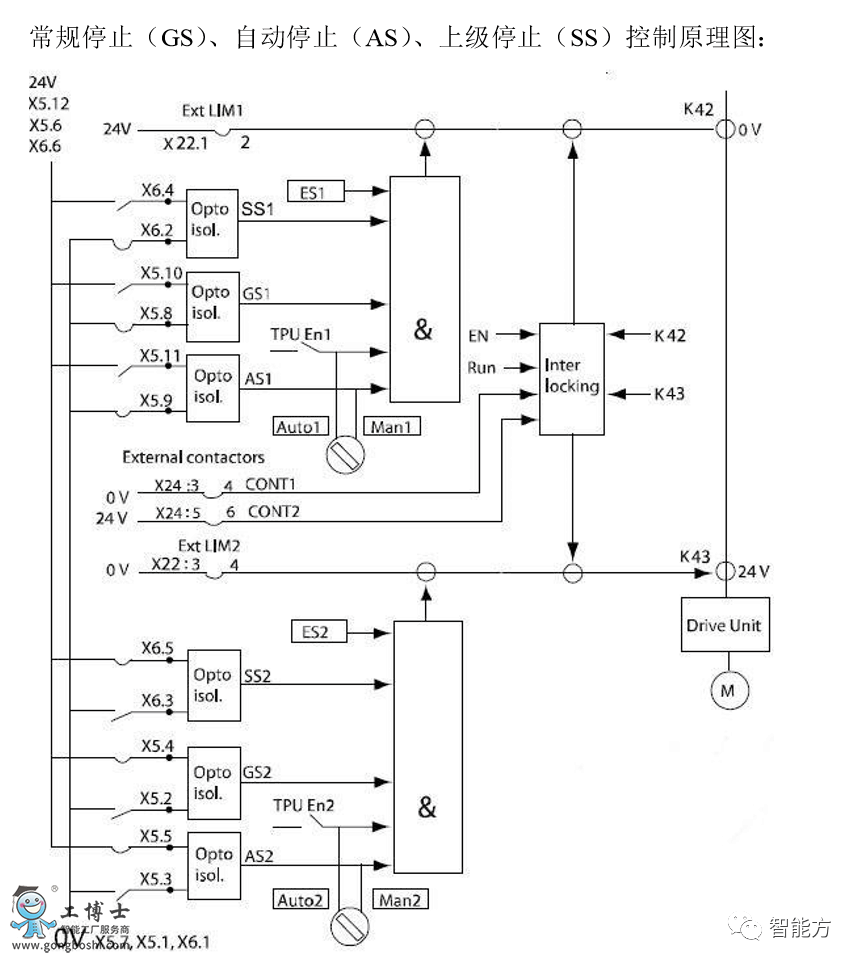

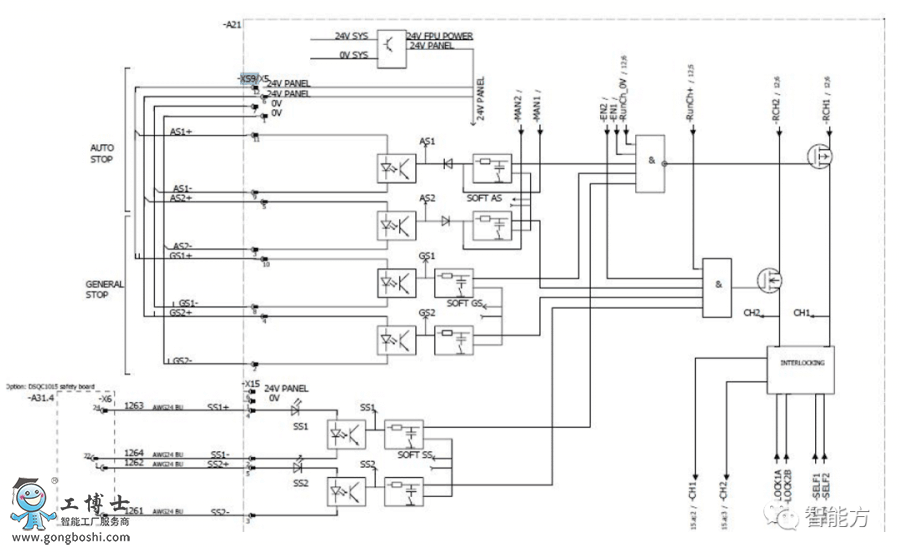

標準柜安全保護機制電氣原理圖（二）：

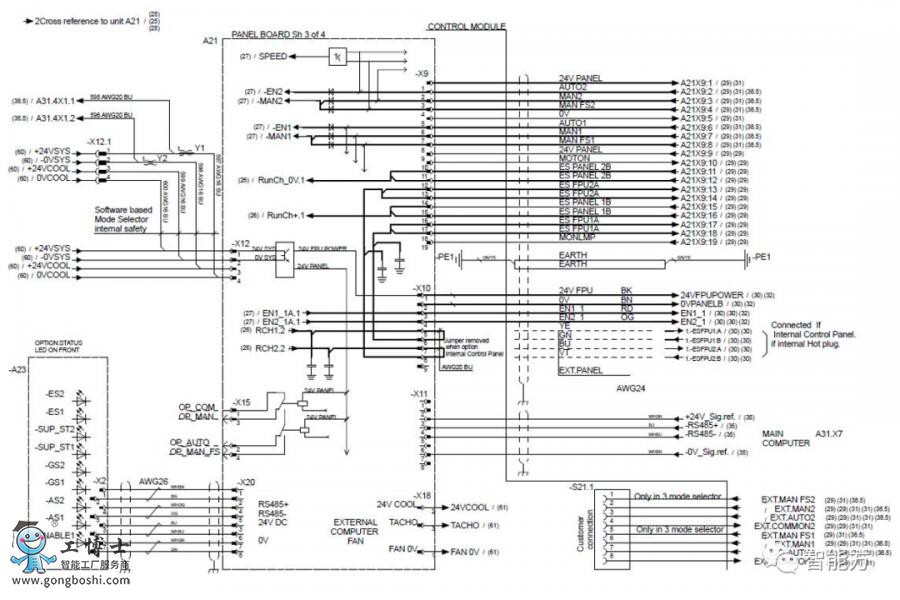

緊湊柜安全保護機制電氣原理圖（一）：

緊湊柜安全保護機制電氣原理圖（二）：
