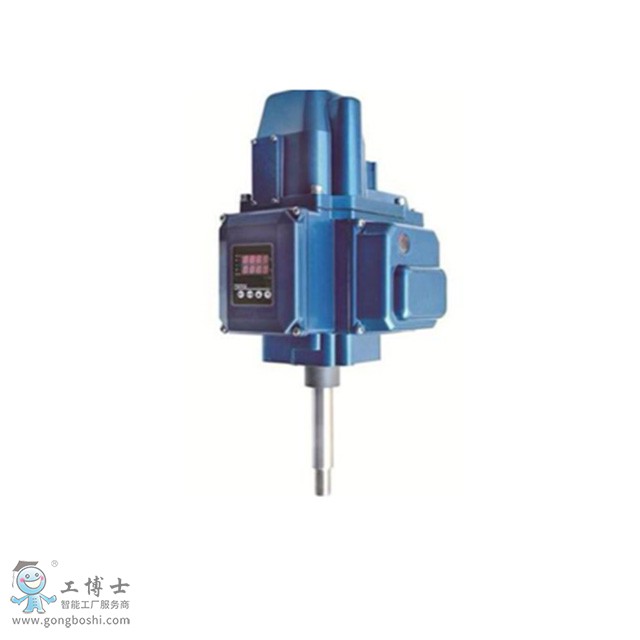

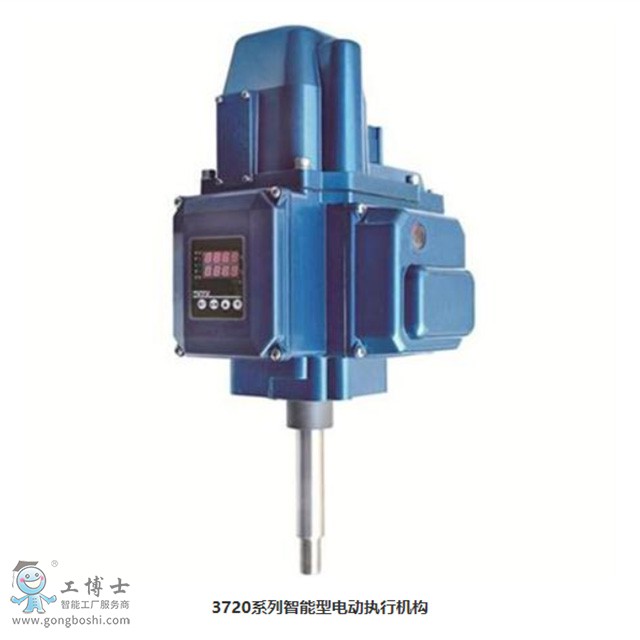

KOSO鞍山工裝 3720系列智能型電動執行機構選型指南
1、3720系列智能型電動執行機構概述
控制模塊采用先進混合集成電路，功能強大；具有非侵入式遙控操作功能，無需打開罩蓋即可進行參數調整設定；現場手動操作，可輸出接點反饋；故障自診斷及報警功能。
2、3720系列智能型電動執行機構特點
控制模塊采用先進的混合集成電路，具有強大的功能，非侵入式遙控操作功能：無需打開罩蓋即可進行參數調整設定、現場手動操作、可輸出接點反饋，顯示手/自動工作狀態
控制模塊采用菜單設置，參數設定及功能調整簡單方便，輸入信號設置功能：根據工況選擇模擬量控制（DC4~20mA）或開關量（AC220V）控制，接線獨立，互不干涉，均可輸出DC4~20mA反饋信號
閥位顯示及故障報警功能具有輸入信號和閥位的顯示功能，并有信號、手/自動、正/反作用、限位及故障指示燈
動作時間，動作次數記憶功能
輸入信號和反饋信號的校準功能，提高控制精度
抗干擾功能：設定反向動作延時時間，避免反向沖擊
零點、行程校準，方便準確，可在任意位置設定
短信號的四種狀態設定：全關、全開、自設定（全行程）、保持原位
電子限位功能：具有到位接點反饋
故障自診斷功能：可自診斷故障現象，保護執行機構
過載保護功能：過載保護時間可根據需要設定
溫度保護功能：在電動機內部裝有溫度保護開關，保護電動機不被燒毀
采用嵌入式點擊結構，整體設計合理、機構緊湊、體積小、重量親、散熱性好
斷電后執行機構自鎖
3、3720系列智能型電動執行機構參數
|
項目名稱
|
3720系列
|
控
制
機
構 |
控制信號
|
DC4-20mA或AC220V開關信號
|
|
反饋信號
|
DC4-20mA（負荷電阻≤500Ω）
|
|
死區
|
可設定≥0.2%，出場設定：1.0%-2.0%
|
|
零點調整
|
全行程
|
|
量程調整
|
20-100％
|
|
基本誤差、回差
|
可設定、0.4%-1.0%
|
|
控制限位
|
電子限位：自動鎖定工作區間
|
|
開度檢測
|
精密導電塑料電位器
|
| 過載保護 |
停機延時可設定 |
| 故障保護 |
因故障執行機構不動時，電機斷電保護 |
| 控制信號校準 |
可對控制信號上、下限值進行校準確認 |
| 反饋信號校準 |
可調整上、下限反饋偏差值小于0.5% |
| 其他功能 |
正反轉、上下限位、手/自動、故障接點反饋（容量小于250V 100mA） |
動
力 |
電源
|
AC220V ＋10％ -15％ 50Hz
|
| 驅動電機 |
AC可逆單項齒輪減速電機 |
|
整機功率
|
A型
|
B型 |
C型 |
| 50VA |
150VA |
225VA |
附
屬
機
構 |
遙控器 |
現場手動操作和菜單設定調試 |
|
手動機構
|
便攜式手動曲柄
|
安
裝
條
件
|
環境溫度
|
-10℃～+60℃
|
|
允許振動
|
2.5G 以下
|
| 相對濕度 |
95% 以下 |
| 環境氣體 |
無腐蝕性氣體 |
| 外部配線 |
信號線屏蔽并與電源線分開 |
|
接線口
|
2-G1/2"
|
|
保護等級
|
IP65
|
