概述：

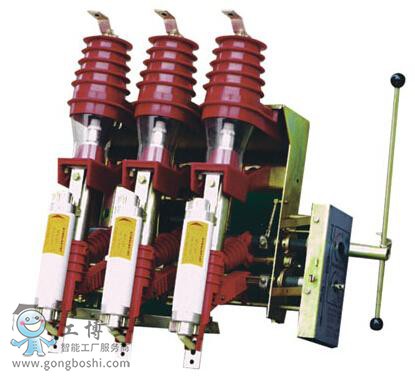

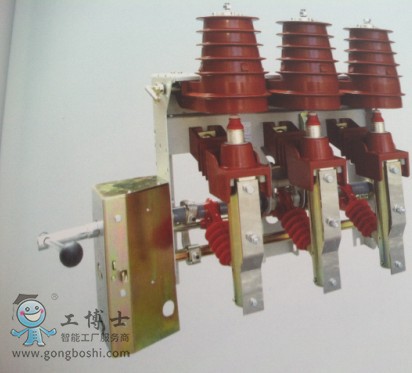

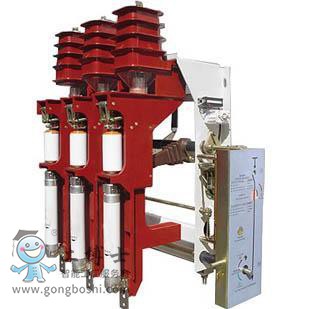

FKN12-12/FKRN12-12D型高壓負荷開關適用于12KV及以下的三相高壓開關設備，作為變壓器、電纜、架空線路等電力設備的控制盒保護之用：特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。



執行標準



   □GB3804-2004《3-63kV交流高壓負荷開關》

   □GB16926-2009《高壓交流負荷開關-熔斷器組合電器》





使用環境



1.周圍空氣溫度：上限+40℃；下限-25 (允許在-30℃時儲運)。24h內其平均值不高于+35℃

2.海拔：不超過1000m；

3.空氣相對濕度：日平均值不大于95%，月平均值不大于90~%

4.**烈度：不超過8度

5.周圍空氣不受腐蝕性和可燃性氣體、水蒸汽等明顯污染

6.無經常性劇烈振動

7.污穢等級：ll級



結構



 ● 基本結構和滅弧原理

      壓氣式負荷開關為柜架式結構，三相回路部件由六只不飽和聚酯工程塑料（SMC）壓制成的絕緣支持件固定在柜架上，它的動觸桿是中空的，同時也是氣缸，它在主軸的驅動下，作上下直線運動，實現合分閘。

      上絕緣支持件設計為鐘形套管絕緣罩，使母線與開關完全隔開，電弧被限制在鐘形絕緣罩內，進一步提高了安全性。

      動觸桿內裝有封圈的活塞，固定在絕緣支持件上。當開關分閘操作時，動觸桿中的空氣被壓縮，從頂端的耐電弧塑料噴口噴出，把電弧吹滅。氣缸中的氣體雖然有限，但由于噴口的特殊設計，仍能可靠地把電弧熄滅。高速氣流使得斷口間介質絕緣強度很快恢復，有效防止了電弧的重燃。

      為提高開關的可靠性，開關的導電元件和燃燒元件是分開的。導電元件是材質為紫銅的梅花觸指和導電桿，而燃弧元件是由耐電弧的銅鎢合金制成的引弧桿和引弧環。

      引弧桿位于上絕緣支持件上的梅花觸指中央，而引弧環位于動觸桿內部噴口下方。當分閘時，動觸桿外表面與靜觸指脫離后，引弧環才和引弧桿脫離，電弧在引弧桿和引弧環之間燃燒而不會燒損靜觸指和動觸桿，動觸桿與下端子之間的電氣聯接也是采用梅花觸指。



 ● 操動機構

  ◆ 接地開關操動機構采用手動彈簧儲能過點合閘，從而保證接地開關關合短路電流的能力。

  ◆ 負荷開關操動機構采用手力儲能彈簧合分閘。它由壓縮、拉伸彈簧各一根和半軸脫扣組成，合閘操作時，兩根彈簧同時儲能，壓縮彈簧過死點后開關合閘，拉伸彈簧的能量被半軸保持。分閘靠逆時針旋轉手柄，使開關分閘，當裝有熔斷器時，一只或多只熔斷器熔斷時，其撞擊器作用于脫扣板，并通過一系列聯桿使半軸機構解裂，負荷開關分閘。



 ● 負荷開關的聯鎖

      負荷開關與接地開關裝于同一框架內，二者有嚴格的機械聯鎖，即負荷開關處合閘位置，接地開關不能合閘，反之亦然。上下絕緣支持件之間設置有安全板，安全擋板和接地開關聯動，防止操作者在負荷開關和接地開關處于開斷位置時，接觸帶電部件，在產品的結構中裝置二個主軸，分別操支負荷開關和接地開關，負荷開關主軸在上，接地開關主軸在下，二





結構特點



 負荷開關、接地開關、熔斷器及機構在一個框架上，可靈活組合，結構緊湊，體積小，安援方便簡易;



 斷口為直動式布置，動、熱穩定電流參數高，一次性完成操作；



 具有靜觸頭絕緣罩，使環網柜在結構上實現了隔離，省去了相是絕緣隔板，斷口絕緣插板，可防止柜內弧光短路事故;



 具有獨特的活門結構，負荷開關分閘后，活門自動將斷口隔離，防護性能好;



 負荷開關與接地開關、熔斷器之間有可靠的機械閉鎖裝置，滿足"五防'要求;



 具有手動操作及交直流兩用操作電源的電動操作兩種形式.
