技術參數
|
型號Model
|
GFPB6016
|
|
圓管切割范圍
Round tube cutting range
|
Φ30mm-Φ160mm
|
|
方管切割范圍
Square tube cutting range
|
30mm~112mm
|
|
其他常規管材***大切割范圍（矩形管、腰型管等）
Maximum cutting range of other conventional pipes (rectangular pipes, waist pipes, etc.)
|
對角線小于160mm
|
|
切割管材***大重量
Cutting pipe weight
|
100kg
|
|
尾料長度
Tail material length
|
≥120mm（單卡盤夾持）(Single chuck clamping)
|
|
Z軸加工范圍
Z axis processing range
|
200mm
|
|
X軸加工范圍
X axis processing range
|
300mm
|
|
Y軸加工范圍
Y axis processing range
|
6000mm
|
|
卡盤***大轉速
Maximum speed of chuck
|
100r/min
|
|
***大空移速度
Maximum single-axis idling speed
|
96m/min
|
|
***大加速度
Maximum acceleration
|
0.8G
|
|
切割精度（管材精度）
Cutting accuracy (pipe accuracy)
|
±0.3+2倍管材誤差
± 0.3 + 2 times pipe error
|
|
X、Y、Z軸重復定位精度
X, Y, Z axis repeated positioning accuracy
|
±0.03
|
|
X、Y、Z軸定位精度
X, Y, Z axis positioning accuracy
|
±0.05mm
|
※以1mm不銹鋼為例
典型應用Application
管材類型：圓管、橢圓管、方管、矩形管、異形管等多種類型管材。
材料：碳鋼、不銹鋼、合金鋼、鋁、銅等多種材料。
行業：健身器材，石油管道，工程機械，汽車制造，家用電器制作等各種管材加工行業。
.產品特點
l 強大的切割功能，能夠切割方管、圓管、矩形管及各種異型管；加工管材直徑、長度范圍可定制(標準圓管直徑Ø30~160mm，長度6000mm)；
l 采用卡盤和推進式切割方式，具有很高的定心精度和加工精度；
l 全自動上下料結構，節約人工成本，提高生產效率；
l 切割及下料采用跟隨支撐結構；
l 簡單易操作的加工系統，并可對加工狀態實時反饋，保證加工有序的進行

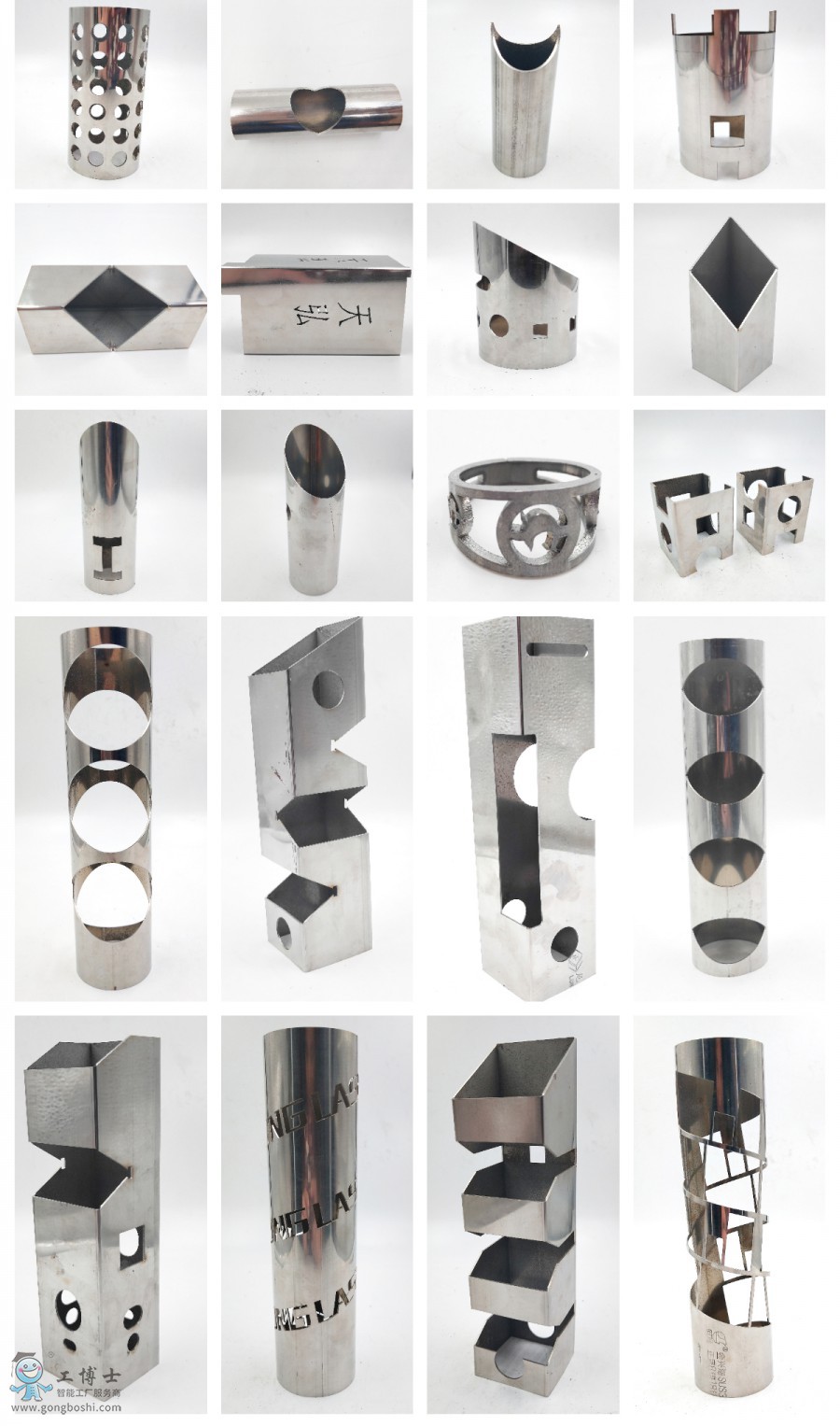

切割樣品圖
