典型應用
l 行業：鈑金行業、廚具行業、機箱機柜行業、五金柜體行業、制冷設備行業、環保設備行業、汽車制造行業、農用機械行業、電梯制造行業、鋼構建筑行業；
l 材料：專業用于切割金屬板材,碳鋼板、不銹鋼板，銅板、鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板等多種金屬材料；
產品特點
l 靈活操作運動系統，人性化的設計，更實用的用戶體驗；
l 龍門雙驅、單臺面設計；
l 龍門橫梁，采用高強度鋁合金整體擠壓；
l X&Y軸采用精密斜齒輪傳動；
l 集中式的工藝數據庫，隨用隨調；
技術參數
|
型號Model
|
TH-GSF3015
|
TH-GSF4015
|
TH-GSF6015
|
TH-GSF6020
|
TH-GSF8025
|
|
激光器功率
Laser power
|
500-1500W
|
2000W
|
4000W
|
|
Z軸行程
Z axis stroke
|
120mm
|
|
X/Y軸***大定位速度
Max.running speed of X/Y axis
|
86m/min
|
80m/min
|
60m/min
|
|
X/Y軸***大聯動速度
Max.linkage speed of X/Y axis
|
93m/min
|
89m/min
|
74m/min
|
|
X/Y軸***大加速度
Max.acceleration of X/Y single axis
|
0.8G
|
0.6G
|
0.5G
|
|
定位精度
Positioning accuracy
|
±0.05mm
|
±0.08mm
|
|
重復定位精度
Repositioning accuracy
|
±0.03mm
|
±0.05mm
|
產品參數
|
型號
|
TH-GSF3015
|
TH-GSF4015
|
TH-GSF6015
|
TH-GSF6020
|
TH-GSF8025
|
|
加工幅面
Working area
|
3000*1500mm
|
4000*1500mm
|
6000*1500mm
|
6000*2000mm
|
8000*2500mm
|
|
機床重量
Maximum load of the exchange table
|
3.1T
|
3.9T
|
5.5T
|
7.1T
|
9.0T
|
|
機床外形尺寸
Machine weight
|
5150*2380*1840mm
|
6150*2380*1840mm
|
8150*2380*1840mm
|
8150*2880*1840mm
|
10050*3380*1840mm
|
***大加工板材厚度
|
加工板材
|
Material
|
500W
|
750W
|
1000W
|
1500W
|
2000W
|
4000W
|
|
碳鋼
|
Carbon steel
|
6mm
|
8mm
|
12mm
|
14mm
|
16mm
|
25mm
|
|
不銹鋼
|
Stainless steel
|
3mm
|
4mm
|
5mm
|
6mm
|
8mm
|
16mm
|
|
鋁板
|
Aluminum
|
2mm
|
3mm
|
3mm
|
5mm
|
6mm
|
14mm
|
|
紫銅
|
Copper
|
/
|
/
|
2mm
|
3mm
|
4mm
|
8mm
|
|
黃銅
|
Brass
|
/
|
/
|
2mm
|
4mm
|
4mm
|
10mm
|
適用范圍：用于切割0.5~14mm碳鋼板，0.5~6mm不銹鋼；0.5~5mm鋁板；0.5~3mm紫銅；0.5~3mm黃銅；(加工厚度和速度主要與激光器有關)

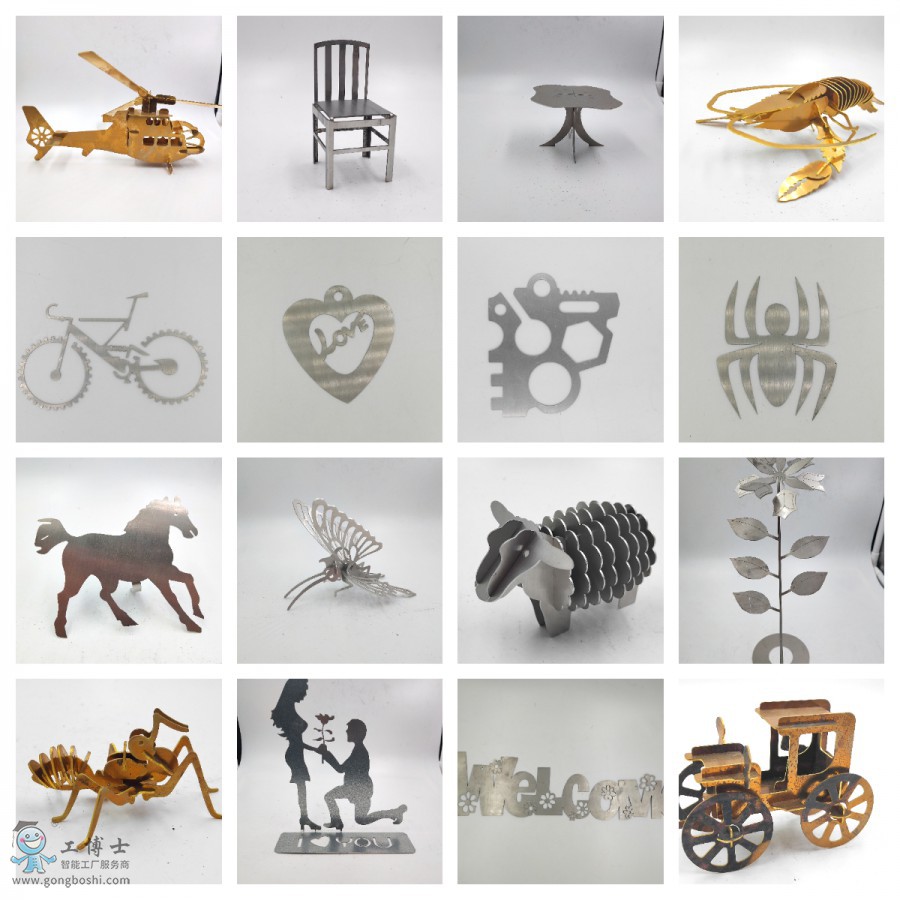

切割樣品
包裝發貨
