通過豐富的功能和核心組件，可滿足散裝零件抓取、嵌裝、組裝、打磨、加工等廣泛用戶的需求。
6軸垂直多關節型
負載：180KG
動作范圍：3058mm
控制柜：YRC1000
用途：搬運、取件/包裝、碼垛、組裝/分裝
超長手臂，應用范圍擴大
通過高速動作，提高生產性做出貢獻。
減少了安川機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
|
標準規格
|

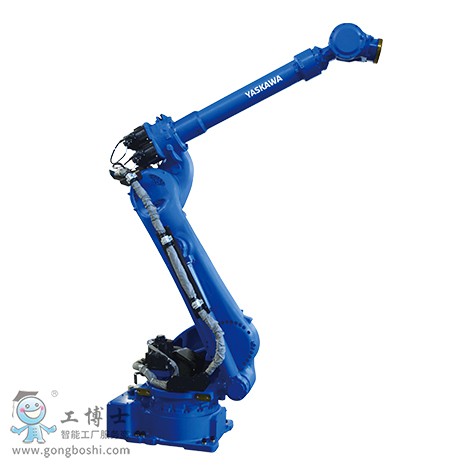

MOTOMAN-GP180-120
|
|
型號
|
YR-1-06VX180-120-A00
|
|
構造
|
垂直多關節型（6個自由度）
|
|
可搬質量*1
|
手首部
|
120kg
|
|
U臂上
|
30kg
|
|
*大可達
|
3058 ㎜
|
|
重復定位精度*2
|
±0.2mm
|
|
動作范圍
|
S軸（旋轉）
|
-180°- +180°
|
|
L軸（下臂）
|
-60° - +76°
|
|
U軸（上臂）
|
-86° - +90°
|
|
R軸（手腕旋轉）
|
-360° - +360°
|
|
B軸（手腕擺動）
|
-130° - +130°
|
|
T軸（手腕回轉）
|
-360° - +360°
|
|
*大速度
|
S軸（旋轉）
|
2.18rad/s, 125°/s
|
|
L軸（下臂）
|
2.01rad/s, 115°/s
|
|
U軸（上臂）
|
2.18rad/s, 125°/s
|
|
R軸（手腕旋轉）
|
3.18rad/s, 182°/s
|
|
B軸（手腕擺動）
|
3.05rad/s, 175°/s
|
|
T軸（手腕回轉）
|
4.63rad/s, 265°/s
|
|
容許力矩
|
R軸（手腕旋轉）
|
883N.m
|
|
B軸（手腕擺動）
|
883N.m
|
|
T軸（手腕回轉）
|
520N.m
|
|
容許慣性力矩
（GD2/4）
|
R軸（手腕旋轉）
|
79kg.m2
|
|
B軸（手腕擺動）
|
79kg.m2
|
|
T軸（手腕回轉）
|
40kg.m2
|
|
本體質量
|
1090kg
|
|
防護等級
|
本體：IP54, 手腕軸：IP67
|
|
安裝環境
|
溫度
|
0° - +45°
|
|
濕度
|
20% - 80%RH（無結露）
|
|
震動
|
4.9m/s2(0.5Ｇ)以下
|
|
其他
|
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
|
|
電源容量*3
|
5.0kVA
|
|
安裝方式*4
|
置地式
|
|
用途
|
搬運、取件/包裝、碼垛、組裝/分裝
|
|
備注
|
*1：JIS B 8432為基準。
*2：記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。
|
