一、產品簡述：

1. 有效降低變頻伺服電動機端的dV/dt電壓；

2. 防止傳輸電纜和伺服電機線圈的過早老化和擊穿；

2.  3.延長伺服電機的使用壽命，提高伺服的可靠性和正常運行時間；

3. 降低對鄰近設備或線路的干擾傳播；

4.  減小電機接地泄露電流

5. 減小打開濾波器與電機之間的接觸器所引起的干擾

6.  有效降低伺服電機端脈沖尖峰電壓輸出滿足IEC 60034-17, 60034-25要求

二、功能和作用：

有效降低變頻伺服電動機端的dV/dt電壓；

防止傳輸電纜和伺服電機線圈的過早老化和擊穿；

延長伺服電機的使用壽命，提高伺服的可靠性和正常運行時間；

降低對鄰近設備或線路的干擾傳播；

減小電機接地泄露電流

減小打開濾波器與電機之間的接觸器所引起的干擾

有效降低伺服電機端脈沖尖峰電壓

輸出滿足IEC 60034-17, 60034-25要求

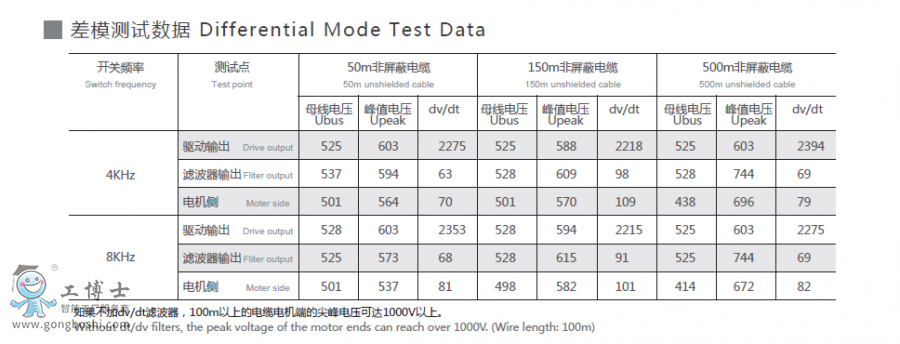

三、共模測試數據：

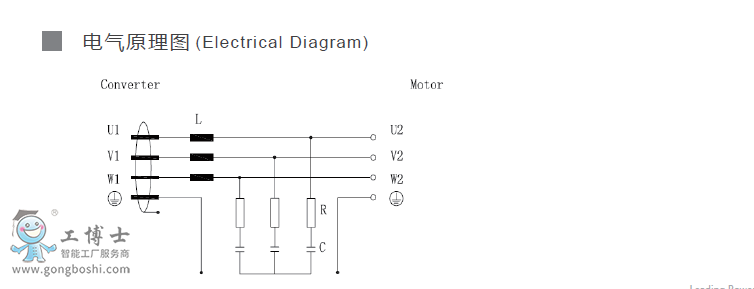

四、電氣原理圖

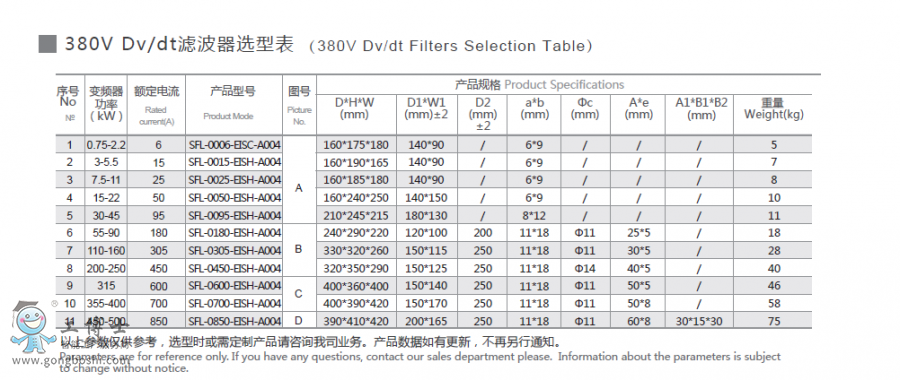

五、380V DV/DT 濾波器選型表

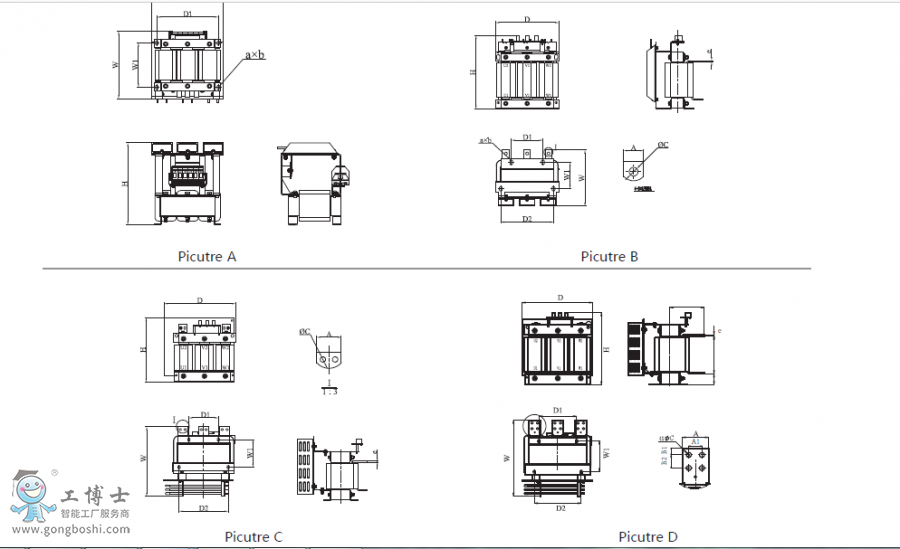

六、產品尺寸圖

八、使用注意事項：

1.DHF諧波濾波器是變頻器配套的濾波器，只可安裝在不可控整流變頻器的電源進線處；

2.選用時，濾波器的功率與變頻器的功率盡量匹配使用，這時可以獲得*佳的濾波效果，不匹配時，若功率較大的濾波器用于功率較小的變

    頻器，濾波效果會降低；

3.濾波器中的電抗器是發熱設備，安裝時注意保持濾波器周圍至少有100mm的空間；

4.安裝時，按照電路圖的接線指示，連接可靠的地線.

5.當海拔、電網質量等使用環境超出技術要求時請咨詢廠家
