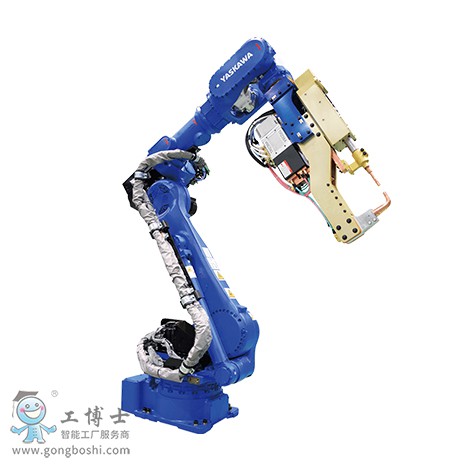

應對新型控制柜YRC1000擁有更高生產效率的多功能機器人
6軸垂直多關節(jié)型
負載：180KG
動作范圍：2702mm
控制柜：YRC1000
用途：點焊、搬運

---

---

采用中空手臂構造，可將點焊的電纜類道內置其中。
采用了減小手臂與周邊設備的干涉的設計


標準規(guī)格 MOTOMAN-SP180H
電纜處理專用法蘭盤 無
型號 YR-1-06VXH180-A00
構造 垂直多關節(jié)型（6個自由度）
可搬質量*1 手首部 180kg
U軸上 30kg
*大可達 2702㎜
重復定位精度*2 ±0.2mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -60° - +76°
U軸（上臂） -86° - +90°
R軸（手腕旋轉） -210° - +210°
B軸（手腕擺動） -130° - +130°
T軸（手腕回轉） -360° - +360°（-210° ～ +210°）∗4
*大速度 S軸（旋轉） 2.09 rad/s，120°/s
L軸（下臂） 1.69 rad/s，97°/s
U軸（上臂） 2.01 rad/s，115°/s
R軸（手腕旋轉） 2.62 rad/s，150°/s
B軸（手腕擺動） 2.62 rad/s，150°/s
T軸（手腕回轉） 4.01 rad/s，230°/s
容許力矩 R軸（手腕旋轉）
1000N.m
B軸（手腕擺動） 1000N.m
T軸（手腕回轉） 618N.m
容許慣性力矩
（GD2/4） R軸（手腕旋轉） 104kg.m2
B軸（手腕擺動） 104kg.m2
T軸（手腕回轉） 52kg.m2
本體質量
1090kg
防護等級 本體：IP54, 手腕軸：IP65
安裝環(huán)境 溫度 0° - +45°
濕度 20% - 80%RH（無結露）
震動 4.9m/s2(0.5Ｇ)以下
其他 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3 5.0kVA
安裝方式*4 置地式
用途 點焊、搬運
備注 *1：JIS B 8432為基準。
*2：記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。
