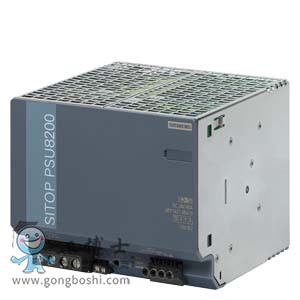

6EP1437-3BA10 電源 SITOP PSU8200 24 V/40 A
 |
電源 SITOP PSU8200 24 V/40 A |
| SITOP PSU8200 24 V/40 A 穩定電源 輸入：400-500 V 三相交流 輸出：24 V DC/40 A !!!停產產品�。�！ 后續型號：6EP3437-8SB00-0AY0 |
| 輸入 |
| 輸入 |
三相交流 |
| Wertebereich |
400 ... 500 V |
| 電壓范圍 AC |
320 ... 575 V |
| 廣域輸入 |
是的 |
| 斷點橋接 |
Vin = 400 V時 |
| Ia 額定時的斷電橋接，*小值 |
15 ms; Vin = 400 V時 |
| 電源頻率額定值 1 |
50 Hz |
| 電源頻率額定值 2 |
60 Hz |
| Wertebereich |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 400 V 時 |
2.6 A |
| ● 輸入電壓額定值為 500 V 時 |
2.1 A |
| 接通電流限制 (+ 25 °C)，*大值 |
56 A |
| I²t，*大值 |
2.24 A²·s |
| 已安裝的輸入保險絲 |
無 |
| 電源線中的保護裝置 (IEC 898) |
要求：3極微型斷路器 10 ... 16 A 特性曲線C或斷路器 3RV2011-1DA10 (設置3A) 或 3RV2711-1DD10 (UL 489) |
| 輸出 |
| 輸出 |
調節后、零電位直流電壓 |
| 額定 DC 電壓額定值 Ua |
24 V |
| 總?cè)蒎e(cuò)，靜態 ± |
3 % |
| 靜態電網調節，約 |
0.1 % |
| 靜態負載調節，約 |
0.2 % |
| 剩余波紋度雙重峰值，*大值 |
100 mV |
| 尖峰雙重峰值，*大值（頻帶寬帶約 20 MHz） |
200 mV |
| Wertebereich |
24 ... 28.8 V |
| 產品功能 可調整輸出電壓 |
是的 |
| 輸出電壓的設置 |
通過電位器; *大960 W |
| 運行顯示 |
24 V 的綠色 LED 正常 |
| 信號裝置 |
繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” |
| 啟動/關閉特性 |
V輸出無超調（軟啟動） |
| 起動延遲，*大值 |
2.5 s |
| 電壓升高時間 輸出電壓 *大值 |
500 ms |
| |
|
| ● Ia 額定電流額定值 |
40 A |
| Wertebereich |
0 ... 40 A |
| ● 備注 |
+60 ... +70 °C: 降額使用 3.75%/K |
| 輸出的有效功率 典型 |
960 W |
| 瞬時過載電流 |
|
| ● 運行期間短路 典型 |
120 A |
| 過電流持續過載時間 |
|
| ● 運行期間短路 |
25 ms |
| 恒定的過載電流 |
|
| ● 啟動期間短路 典型 |
44 A |
| 用于提高功率的并聯能力 |
是的; 輸出特性可變 |
| 用于提高功率的可并聯設備的數量，臺 |
2 |
| 效率 |
| Ua 額定、Ia 額定時的效率，約 |
92 % |
| Ua 額定、Ia 額定時的功耗，約 |
83 W |
| 閉環控制 |
| 動態電網調節（Ue 額定 ±15 %），*大值 |
1 % |
| 動態負載調節 (Ia: 50/100/50 %)，Ua ± 典型值 |
3 % |
| 調節時間 *大值 |
10 ms |
| 保護和監測 |
| 輸出過壓保護 |
< 35 V |
| 電流限制，典型值 |
44 A |
| 輸出的特性 短路保護 |
是的 |
| 短路保護 |
兩者選一，恒流特性約 44 A 或鎖閉關機 |
| 持續短路電流 有效值 |
|
| ● 典型 |
44 A |
| 過電流過載能力 正常運行時 |
過載150%額定電流輸出 ， 5s/min |
| 超載/短路顯示 |
黃色LED指示“過載”，紅色LED指示“閉鎖關機“ |
| 安全 |
| 初級/次級電位隔離 |
是的 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 防護類別 |
Class I |
| 泄漏電流 |
|
| ● *大值 |
3.5 mA |
| 防護等級 (EN 60529) |
IP20 |
