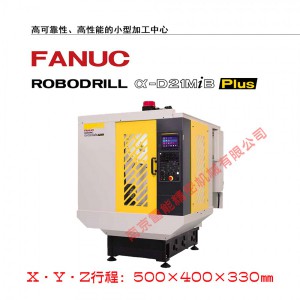

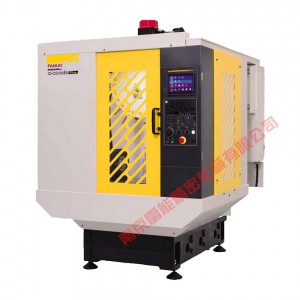

機械部件標準規格

容量

X軸方向移動量(工作臺左右)

500mm（M型）

Y軸方向移動量(滑鞍前后）

400mm

Z軸方向移動量(主軸頭上下)

330mm

從工作臺上部到主軸端面的距離

150-480mm(沒有*定高立柱時)

工作臺

作業面大小(X軸方向*Y軸方向)

650×400mm（M型）

工件容許重量

300KG（均一載荷）

作業面的形狀

T槽 公稱14 * 間隔 125mm*3個

主軸

主軸端(公稱號)

7/24 錐度NO.30(帶有鼓風機)

進給

速度

快進速度

48 m/min(XYZ軸)

切削進給速度

1-30,000 mm/min

刀具更換

裝置

刀具更換方式

轉塔式

刀具形式

JIS B 6339-1998 BT30，

MAS-403-1982  P30T-1(45度)

刀具收放數

14個：α-D14MiB Plus之情形

刀具*大直徑

80mm

刀具*大長度

250mm（因不同規格有所差異）

刀具選擇方式

隨機近道

刀具*大重量

2KG/個(總重15KG) / 3KG/個(總重22KG)：刀庫14之情形

刀具更換時間（切削至切削）

1.4秒：刀庫14且刀具2KG/個之情形

主軸電機

主軸電動機

11KW(1分額定)/ 3.7KW(連續額定)標準主軸

主軸規格

標準主軸規格 10,000rev/min

驅動方式

直接驅動

精度

軸雙向定位精度

0.006-0.02mm(基于ISO230-2:2006的測定值)

軸雙向往復定位精度

未滿0.004mm (基于ISO230-2:2006的測定值）

驅動方式

直接驅動

占地

外形尺寸

1650*2100*2300mm

1

控制裝置 FANUC Series 31i-B Plus

2

基本控制軸數 3軸(X、Y、Z軸)

3

HRV控制

4

快進鐘型加減速

5

剛性攻牙M29

6

手動手柄進給

7

程序儲存容量(4Mbyte)

8

登陸程序數 1,000個

9

*佳扭距加/減速

10

后臺編輯(多個程序同時編輯)

11

快速編輯

12

帶有控制器一體型顯示裝置10-4英寸彩色LCD

13

PCMCIA/CF卡插槽

14

以太網接口

15

工件坐標系G52-G59

16

追加48組工件坐標系G54.1

17

返回參考點G28

18

螺旋線插補

19

雙檢安全

20

子程序調用M98.M198/M99

21

用戶宏程序B G65.G66/G67

22

鉆孔用固定循環G73.G74.G76.G81ˉG89/G80

23

坐標旋轉G68.G69

24

準備文件

25

操作引導i(包括循環檢測)

26

錄返

27

返回剛性攻牙

28

AI熱位移補償(XYZ軸)

29

跳步G31

30

多級跳步G31P1-4

31

刀具補償存儲器CD/H 代碼.形狀/磨損別

32

AI刀具壽命管理

33

生產管理記數據

34

AI輪廓控制I

35

起動前行程限制檢查

36

存儲行程檢查1

37

存儲行程檢查2  G22/G23

38

用戶PMC

序列

設備選配項：

規格：

1.

冷卻水箱

100升  （中國產）

2.

變壓器

AC380V/AC200V（中國產）

 3．

報警燈

三色燈（中國產）

4.

工作燈

對應中國安全標準工作燈

5.

安全門裝置

前門安全鎖

6.

潤滑泵

潤滑油自動潤滑泵

7.

操作盤

帶字母鍵的操作盤

8.

墊鐵

地腳墊鐵及螺栓

9.

資料

FANUC標準說明書
