產品優勢：

1．承載能力高 諧波傳動中，齒與齒的嚙合是面接觸，加上同時嚙合齒數（重疊系數）比較多，因而單位面積載荷小，承載能力較其他傳動形式高。

2．傳動比大 單級諧波齒輪傳動的傳動比，可達 i=70～500。

3．體積小、重量輕。

4．傳動效率高、壽命長。

5．傳動平穩、無沖擊，無噪音，運動精度高。

6．由于柔輪承受較大的交變載荷，因而對柔輪材料的抗疲勞強度、加工和熱處理要求較高，工藝復雜。

諧波減速器在國內于六七十年代才開始研制，到目前已有不少?gòu)S家專門生產，并形成系列化。廣泛應用于電子、航天航空、機器人等行業，由于它的獨特優點，在化工行業的應用也逐漸增多。

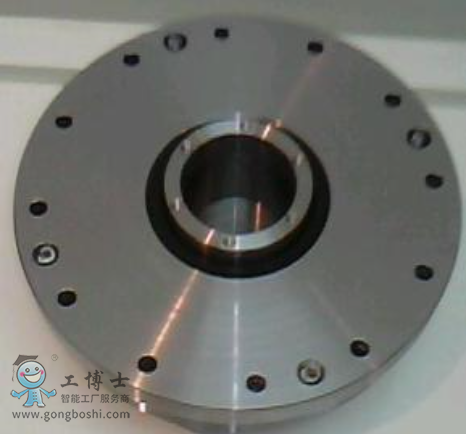

產品詳情：

它主要由三個基本構件組成：

（1）帶有內齒圈的剛性齒輪（剛輪），它相當于行星系中的中心輪；

（2）帶有外齒圈的柔性齒輪（柔輪），它相當于行星齒輪；

（3）波發生器H，它相當于行星架。

作為減速器使用，通常采用波發生器主動、剛輪固定、柔輪輸出形式。

波發生器H是一個桿狀部件，其兩端裝有滾動軸承構成滾輪，與柔輪的內壁相互壓緊。柔輪為可產生較大彈性變形的薄壁齒輪，其內孔直徑略小于波發生器的總長。波發生器是使柔輪產生可控彈性變形的構件。當波發生器裝入柔輪后，迫使柔輪的剖面由原先的圓形變成橢圓形，其長軸兩端附近的齒與剛輪的齒完全嚙合，而短軸兩端附近的齒則與剛輪完全脫開。周長上其他區段的齒處于嚙合和脫離的過渡狀態。當波發生器沿圖示方向連續轉動時，柔輪的變形不斷改變，使柔輪與剛輪的嚙合狀態也不斷改變，由嚙入、嚙合、嚙出、脫開、再嚙入……，周而復始地進行，從而實現柔輪相對剛輪沿波發生器H相反方向的緩慢旋轉。

工作時，固定鋼輪，由電機帶動波發生器轉動，柔輪作為從動輪，輸出轉動，帶動負載運動。

在傳動過程中，波發生器轉一周，柔輪上某點變形的循環次數稱為波數，以 n 表示。常用的是雙波和三波兩種。雙波傳動的柔輪應力較小，結構比較簡單，易于獲得大的傳動比。故為目前應用廣的一種。

諧波齒輪傳動的柔輪和剛輪的周節相同，但齒數不等，通常采用剛輪與柔輪齒數差等于波數，即

z2－z1=n

式中 z2、z1--分別為剛輪與柔輪的齒數。

當剛輪固定、發生器主動、柔輪從動時，諧波齒輪傳動的傳動比為

i=-z1/(z2-z1)

雙波傳動中，z2－z1=2，柔輪齒數很多。上式負號表示柔輪的轉向與波發生器的轉向相反。由此可看出，諧波減速器可獲得很大的傳動比。
