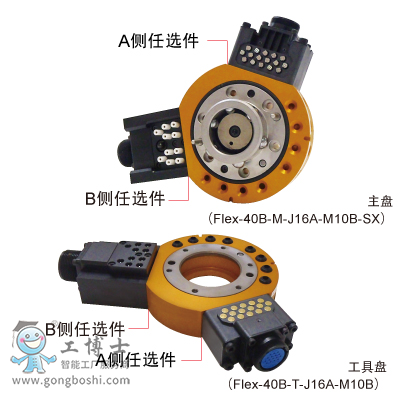

BL(必愛路)快換器 QUICK-CHANGE Flex-40

根據材料裝卸、裝配和去飛邊等各種各樣的用途，通用可以根據選件選擇氣壓孔用電氣信號和傳感器用電氣信號以及電機驅動信號等。

主盤添附品

內六角蹀形螺栓（M5×35)×6

定位用階梯平行銷×1

密封板、O型圈、碟形螺絲出貨時已安裝在本體上。

Flex-40的特點

豐富的通用功能

可任意選擇電氣信號（容量與接點個數）和氣壓孔（尺寸與個數）。

無接觸的吸合方式

裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。

機械式故障保險機構

拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。

主要規格

任選件
通用	D15A D15B	電氣信號 Max.3A DC50V 觸點探頭式	3A×15個（D輔助連接端子) ※2
	J16A J16B	電氣信號 Max.5A DC／AC200V 觸點探頭式	5A×16個(JM連接端子）
	M10A M10B	電氣信號 Max.13A DC250V／AC200V 插入接點式	13A×10個（MS連接端子） ※3 ※5
	A16A A16B	電氣信號 Max.5A DC／AC200V 觸點探頭式	近接傳感器＋ 5A×16個(JM連接端子） ※3 ※4
	A08A A08B	電氣信號 Max.13A DC250V/AC200V 插入接點式	近接傳感器＋ 13A×8個(MS連接端子） ※3 ※5
	B15N B15P B15PA B15PB	電氣信號 Max.50mA　DC24V 非接觸方式（詳細請查閱P43頁）	50mA×15個 WEB系列連接器※3 イ輸入?yún)^(qū)　1個 IP67
	B15DA B15DB	電氣信號 Max.50mA　DC12V 非接觸方式（詳細請查閱P43頁）	5mA×15個 WEB系列連接器※3 IP67
	P18A P18B	氣壓孔	Rc1/8×4個
	P14A P14B	氣壓孔	Rc1/4×2個
拆卸確認傳感器 ※6			內置兩個近接開關、采用裝配板
