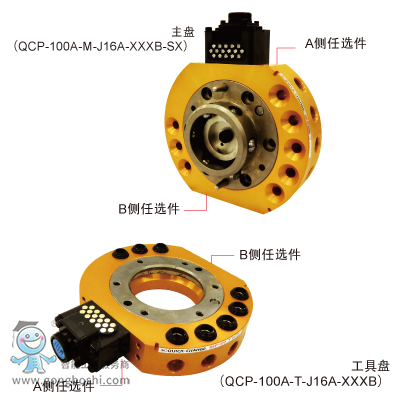

BL(必愛路)快換器 QUICK-CHANGE QCP-100A
主要用于自動化搬運中，對抓手或夾具進行自動更換的【末端自動交換裝置】。針對工具盤選配，可選無連接器的電氣信號模塊，該模塊更便于設定ID檢測，并配有保護罩。
主盤添附品
內六角碟形螺栓（M8×55）×6
定位用階段平行銷×1
密封板、O型圈、碟形螺絲出貨時，已安裝在本體上。
QCP-100A的特點
為搬運用途量身打造的外形設計
工具盤側面實施了兩面切割，可直立放置，節省了把柄的安放空間。
為搬運用途量身打造的通用功能
標準裝備8根可在負壓下使用的氣壓端口（Rc3/8）.更可通過追加選配件，*多裝備16根氣壓端口。
為工具盤添加了免接頭電氣信號接觸塊（R16A/B）這一選配件。通過直接焊錫配線，實現免接頭（插頭）化，可避免配線接頭在把柄更換時發生破損。焊接配線部位ID識別分配更容易，且安裝了用于保護模塊本身的金屬罩。
可將裝卸確認傳感器的輸出信號分配到電氣信號接觸塊上
可將主盤的裝卸確認傳感器（選配件）的輸出信號分配到2種電氣信號接觸塊上。
機械式故障保護裝置
采用獨特裝卸裝置構成的機械故障保護裝置，即使停止供應安裝氣壓，主盤與工具盤也不會脫離。
主要規格
| 本體 |
| 可搬運重量（額定負荷） |
980N（100kg） |
| 位置再現精度 |
±0.015 mm |
動態允許
力矩 |
彎矩方向(Tx,Ty) |
1,372Nm（140kgfm） |
| 扭轉方向(Tz) |
1,372Nm（140kgfm） |
| 鎖緊力（氣壓0.49MPa時） ※1 |
10,290N（1,050kgf） |
| 材質 |
機架 |
鋁合金 |
| 分合機構部 |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ179×H79.5mm |
產品重量
（本體部） |
主盤 |
3.5kg |
| 工具盤 |
2.0kg |
| 分合機構 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 允許溫度濕度范圍 |
050℃、3590%（無結露） |
| 通用 |
氣壓孔 |
Rc3/8×8個 |
| 任選件 |
| 通 用 |
J16A
J16B |
電氣信號 |
5A×16個（JM連接端子） ※2 ※6 |
M10A
M10B |
電氣信號 |
13A×10個（MS連接端子） ※2 ※7 |
R16A
R16B |
電氣信號 |
5A×16個（僅設定工具盤側。連接器式樣) ※5 ※6 |
| B15N B15P |
電氣信號
Max.50mA DC24V
非接觸方式 |
50mA×15個
WEB系列連接器 ※2
輸入?yún)^(qū) 1個
IP67 |
| B15D |
電氣信號
Max.5mA DC12V
非接觸方式 |
5mA×15個
WEB系列連接器 ※2
IP67 |
P38A
P38B |
氣壓孔 |
Rc3/8×4個 |
| 裝卸確認傳感器 |
內置兩個近接開關、采用裝配板 |
