適用于重量物品的裝卸/碼垛打包卸以及需要力矩剛性的用途。功能可以根據任選件選擇氣壓孔合電氣信號接點的容量/數量。



主盤添附品

內六角碟形螺栓（M12×70） ×6

定位用階段平行銷×1

※密封板、O型圈、碟形螺絲出貨時，已安裝在本體上。

產品資料（PDF）

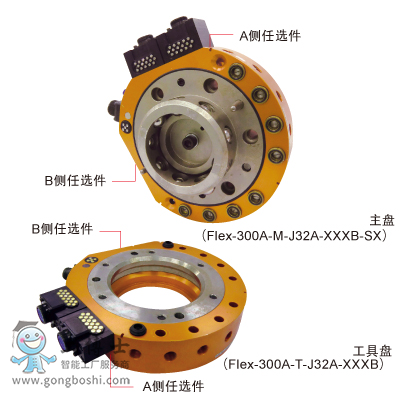

Flex-300的特點



重載規格



實現可搬運重量300kg、力矩540kgfm（Tx.Ty），對定位機構部分以及本體的電氣信號接點部分做了防粉塵進入的密封處理。





自密封型氣壓孔



主要的主盤的10個通用氣壓孔中有8個是自動密封型，分離時能自動關閉氣壓。其余2個是用于真空或裝夾工件時鼓風。





無接觸的吸合方式 內置近接傳感器



裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。另外，通過接近傳感器，可以確認2.5mm的工具盤是否在工作位置。





機械式故障保險機構



本公司拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。

主要規格

本體
可搬運重量（額定負荷）		2,980N（300kg）
位置再現精度		±0.025 mm
動態允許 力矩	彎矩方向(Tx,Ty)	5,292Nm（540kgfm）
	扭轉方向(Tz)	4,704Nm（480kgfm）
鎖緊力（氣壓0.49MPa時） ※1		31,360N（3,200kgf）
材質	機架	鋁合金
	分合機構部	不銹鋼
外形尺寸（鎖緊時）		φ259×H116mm
產品重量 （本體部）	主盤	13.2kg
	工具盤	7.2kg
分合機構		鋼球定位方式
分合動作氣壓		0.390.68MPa（47kgf/cm2）
允許溫度濕度范圍		050℃、3590%（無結露）
通用	電氣信號 Max.5A　DC/AC200V 觸點探頭式	5A×5本（MS連接端子）  ※2
	氣壓孔	Rc3/8×8個（自密封型） ※3
		Rc3/8×2個
	近接傳感器	工具盤工位確認（檢測間隔2.5mm）

任選件
任選件	J16A J16B	電氣信號	5A×16個（JM連接端子） ※2 ※4
	J32A J32B	電氣信號	5A×32個（JM連接端子×2） ※2 ※4
	M10A M10B	電氣信號	13A×10個（MS連接端子） ※2 ※5
	M20A M20B	電氣信號	13A×20個（MS連接端子×2） ※2 ※5
	B15N B15P	電氣信號 Max.50mA DC24V 非接觸方式	50mA×15個 WEB 系列連接器 ※2 輸入?yún)^(qū)　1個 IP67
	B15D	電氣信號 Max.5mA DC12V 非接觸方式	5mA×15g個 WEB系列連接器 ※2 IP67
	E50A E50B	地線接點	500A（使用率50％）×1個
	P18A P18B	氣壓孔	Rc1/8×4個 ※2 ※4
	P14A P14B	氣壓孔	Rc1/4×2g個 ※2 ※5
	P38A P38B	氣壓孔	Rc3/8×4個 ※2 ※5
	P3WA P3WB	氣壓孔	Rc3/8×2個  ※2 ※5
拆卸確認傳感器※6			內置兩個近接開關，采用裝配板
