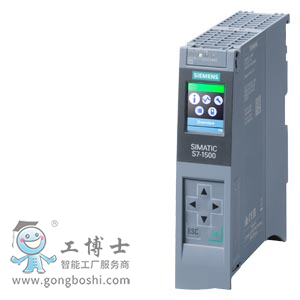

SIMATIC S7-1500, CPU 1511-1 PN, Central processing unit with working memory 150 KB for program and 1 MB for data, 1. interface: PROFINET IRT with 2 port switch, 60 NS bit-performance, SIMATIC memory card necessary |
| 一般信息 |
| 產品類型標志 |
CPU 1511-1 PN |
| 硬件功能狀態 |
FS03 |
| 固件版本 |
V2.8 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是; 分布式和集中式；帶*小組織塊，6 個 625 µs 循環（分布式）和 1 ms（集中式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V16 (FW V2.8) / V15 (FW V2.5) 以上；通過較舊版本的 TIA 博途可配置為 6ES7511-1AK01-0AB0 |
| 配置控制 |
| 通過數據組 |
是 |
| 顯示 |
| 屏幕對角線 [cm] |
3.45 cm |
| 操作元件 |
| 按鍵數量 |
8 |
| 運行模式按鍵 |
2 |
| 電源電壓 |
| 電源的電壓類型 |
24 V DC |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，*小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
0.7 A |
| 耗用電流，*大值 |
0.95 A |
| 接通電流，*大值 |
1.9 A; 額定值 |
| I²t |
0.02 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
10 W |
| 來自背板總線的功耗（達到均衡） |
5.5 W |
| 功率損失 |
| 功率損失，典型值 |
5.7 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
150 kbyte |
| ● 集成（用于數據） |
1 Mbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），*大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
60 ns |
| 對于字運算，典型值 |
72 ns |
| 對于定點運算，典型值 |
96 ns |
| 對于浮點運算，典型值 |
384 ns |
| CPU-組件 |
| 元素?cái)?shù)量（總數） |
2 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，*大值 |
1 Mbyte; 對于**尋址的數據庫，*大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，*大值 |
150 kbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，*大值 |
150 kbyte |
| OB |
| ● 容量，*大值 |
150 kbyte |
| ● 可用循環 OB 數量 |
100 |
| ● 時間報警 OB 數量 |
20 |
| ● 延遲報警 OB 數量 |
20 |
| ● 喚醒警告 OB 數量 |
20; 帶*小組織塊，3 個 500 µs 循環 |
| ● 過程報警 OB 數量 |
50 |
| ● DPV1 報警 OB 的數量 |
3 |
| ● 等時模式 Ob 數量 |
2 |
| ● 技術同步警告 OB 數量 |
2 |
| ● 啟動 OB 數量 |
100 |
| ● 異步錯誤 OB 數量 |
4 |
| ● 同步錯誤 OB 數量 |
2 |
| ● 診斷報警 OB 的數量 |
1 |
