一個KTM三通球閥可以取代多個兩通球閥，從而節省空間并且簡化管道布置，一般應用于流體的分流和合流。

---

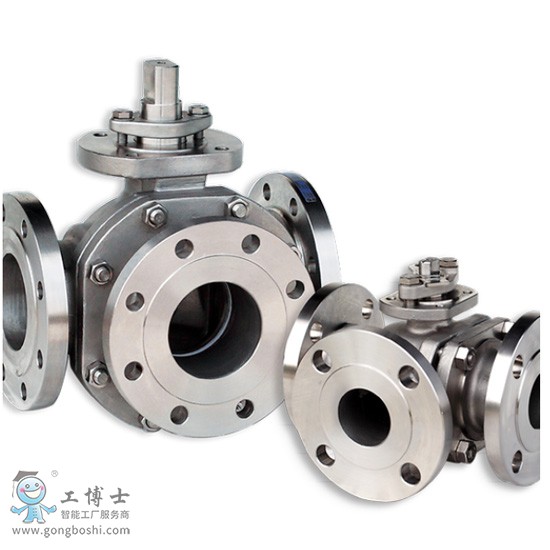

   產品圖片

---

---

    產品特點

---

  • 高效閥體構造
  • 防吹出閥桿設計，安全可靠
  • 高度精加工的球體保證了卓越的性能
  • 標準型采用多層可調PTFE(聚四氟乙烯)V形填 料環，實現了優良的閥桿密封性能
  • 可清晰指示閥位開關位置
  • 可選鎖定裝置
  • 適應苛刻工況的閥體結構
  • 機加工ISO 5211頂部安裝法蘭
  • 動載彈簧在閥桿密封填料上保持恒定的力， 確保密封完整性，延長閥門的使用壽命
  • 雙閥桿軸承，實現高循環壽命操作
  • 高Cv值和低成本實現正常情況下用多個閥門 才能實現的流向轉換

   2閥座特點
  • 標配兼容OM2球閥的共聚物E閥座
  • 機加工火災安全唇緣，發生火災時金屬接觸 球體，也消除了閥座變形的可能性
  • 降低操作扭矩，易操作，減少執行機構成本

   4閥座特點
  • 配備4個閥座，每個閥體通孔都可以作為入口
  • L型和T型球體可選
  • E閥座為MB11和MB21的標配

---

   技術數據

---

   2閥座(L型)
  •閥門型號: NB系列
  •全通徑尺寸范圍: DN 40 - 200 (NPS 1½ - 8)
  •縮徑尺寸范圍: DN 125 - 250 (NPS 5 - 10)
  •壓力等級: ASME Class 150, 300 JIS 10K, 20K
  •溫度范圍: -29°C - 270°C (-20°F - 518°F) (可選項: *高可達 500°C/932°F)

   4閥座 (L型和T型)
  •閥門型號: MB Series
  •全通徑尺寸范圍: DN 15 - 200 (NPS ½ - 8)
  •縮徑尺寸范圍: DN 125 - 200 (NPS 5 - 8)
  •壓力等級: ASME Class 150, 300 JIS 10K, 20K
  •溫度范圍: -29°C - 150°C (-20°F - 302°F)

---

   產品剖析：

---

部件號	部件名稱	部件材料
1	閥體	CF8M, CF8, or WCB
2	閥蓋	CF8M, CF8, or WCB
3	球體	CF8M or CF8
4	閥桿	316 S/S or 304 S/S
5	閥座	E閥座為標配 (可選T或G閥座)
6	閥體墊片	R-PTFE
7	壓蓋螺栓	A193 (G) B8
8	墊圈	316 S/S
9	填料壓蓋	CF8
10	填料	PTFE
11	螺柱	A193 (G) B8 or A193 (G) B7
12	螺母	A194 (G) 8或A194 (G) 2H
13	動載彈簧	304 S/S
14	抗靜電彈簧	316L S/S
15	抗靜電彈簧	316L S/S
16	壓蓋承軸	PTFE
17	止推承軸	PTFE
18	閥桿承軸	R-PTFE
19	卡環	304 S/S
20	彈簧墊圈	304 S/S
21	螺栓	304 S/S
22	墊圈	304 S/S
23	限位塊	304 S/S
24	手柄	碳鋼
25	指示器	304 S/S

---
