EK1521 | 單端口 EtherCAT 光纖分支耦合器

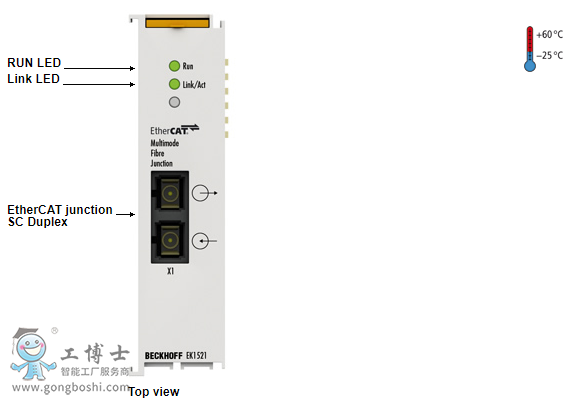

若與 EtherCAT 耦合器 EK1100 配套使用，單端口 EtherCAT 光纖分支耦合器 EK1521 可以將 100BASE-TX 物理層轉換成 100BASE-FX 物理層（玻璃光纖）。如果*大距離達到 2 千米，可通過用于多模光纖的 EK1521 和 EK1501 系列 EtherCAT 耦合器進行橋接。用于單模光纖的 EK1521-0010 和 EK1501-0010 允許的*大距離為 20 千米。采用單端口 EtherCAT 光纖分支耦合器甚至還可以實現帶光纖的電纜冗余系統。端子模塊上的 LED 顯示 EK1521 的工作狀態。
| 技術參數 |
EK1521 |
EK1521-0010 |
| EtherCAT 系統內的任務 |
通過多模玻璃纖維連接 EtherCAT 分支耦合器 |
通過單模玻璃纖維連接 EtherCAT 分支耦合器 |
| 數據傳輸介質 |
多模玻璃光纖 50/125 μm（MM） |
單模玻璃光纖 9/125 μm（SM） |
| 站點之間的距離 |
*長 2 千米（100BASE-TX） |
*長 20 千米（100BASE-TX） |
| EtherCAT 端子模塊數量 |
– |
| 外設信號類型/數量 |
– |
| 協議 |
EtherCAT |
| 延遲 |
約 1 µs |
| 數據傳輸率 |
100 Mbaud |
| 組態 |
無需配置 |
| 總線接口 |
1 x SC 全雙工 |
| 電源 |
由 E-bus 供電 |
| E-bus 電流消耗 |
通常為 350 mA |
| 24 V DC 電流消耗 |
– |
| 重量 |
約 65 g |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 認證 |
CE，UL，Ex |
| 更多光纖產品 |
|
| EK1501 |
帶 ID 撥碼開關的 EtherCAT 耦合器，多模光纖，用于 E-bus 端子模塊（ELxxxx） |
| CU1521 |
|
| EP9521 | EP9522 |
|
| 附件 |
|
| EtherCAT POF |
POF cordsets and connectors for EtherCAT |
| Cordsets |
cordsets and connectors |
