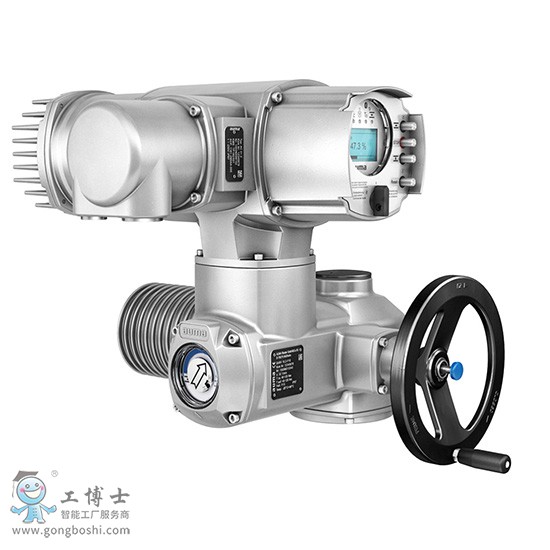

SAV 07.2 - SAV 16.2開關型和SARV 07.2 - SARV 16.2調節型多回轉執行器配置ACV.2智能型執行器控制單元形成變頻執行器,該組合進-步擴展了AUMA SA/SAR系列產品范圍。從產品設計而言, SAV和SARV與SA和SAR執行器有個別不同之處。產品重新命名旨在區別是否能與ACV 01.2執行器控制單元配套使用。

---

軟啟動和軟停機
超出終端位置時從零速開始。通過斜坡功能，速度持續增加直到達到預設值。軟停機則恰恰相反:到達終端位置前,速度呈線性遞減狀態。這一產品特征降低了閥門和執行器配件的磨損。
高定位精度
為運行到終端位置,執行器在接近閥門設定點位置時降低速度到零速。與定速執行器突然跳機相比，變頻執行器可以更加精準的定位到設定點。這~功能對SARV調節型執行器至關重要。
影響速度的外部因素
變頻執行器是在控制系統中增加控制變量以提升控制過程。為此, SARV的速度可通過外部輸入進行調節。
通過速度曲線避免壓力波動
超速運行時關閉執行器會產生壓力波動,并根據流量不同可能導致閥門和管道系統過載。不好的情況下可能導致管道爆裂。ACV速度曲線是控制關閉程序并將負載保持在允許范圍內的理想解決方案。每個運行方向均有十個位置點可設定運行速度。因此,可根據具體閥門要求設置速度曲線。
預設速度下的緊急操作
緊急或故障操作只有在預設運行速度時才可用，從而滿足特殊應用需求。通過選擇可接受的高運行速度，可更快達到安全狀態。
同步聯動
盡管沒有機械連接，該功能仍可使兩臺執行器同步運行。例如,同步操作水壩大型閘板閥的兩個主軸。當機械連接難以實現或不可能實現時，這是很好的解決方案。

---

---

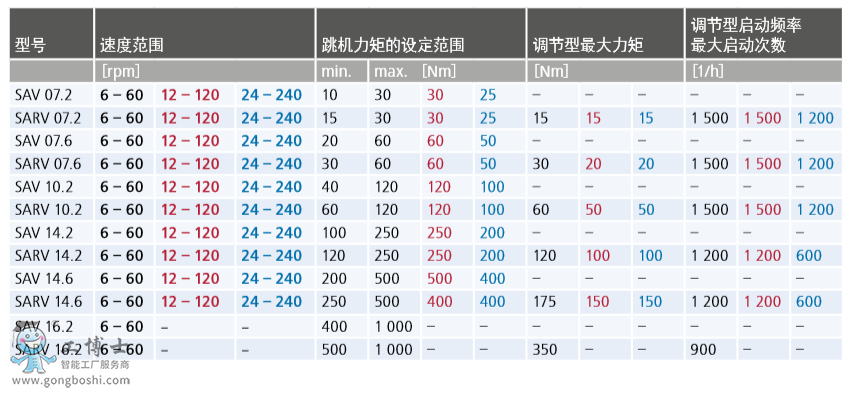

SAV設計特點

---

開關型和定位調節型SAV系列執行器可分為A類、B類或S2-15min類.而特殊類型可提供更長的運行時間.如  S2 - 30 min 類型.
力矩范圍10 Nm – 1,000 Nm
輸出速度6 rpm – 240 rpm
限位和力矩傳感
適用于三相交流電機
手動操作手輪
閥門保護采用軟啟動和軟停機
通過速度曲線避免壓力波動
具備獨立轉速設定值的緊急停機和故障停機
同步鏈路 – 同步操作兩臺執行器

---


SARV設計特點

---

調節型SARV系列執行器可分為C類或 S4-25%類.S4 - 50 %和 S4 - 75 % 類型.
力矩范圍15 Nm - 1,000 Nm
調節力矩范圍15 Nm – 350 Nm
啟動次數1,500 c/h
輸出速度6 rpm – 240 rpm
限位和力矩傳感
適用于三相交流電機
手動操作手輪
卓越的定位精度
閥門保護采用軟啟動和軟停機
通過速度曲線避免壓力波動
具備獨立轉速設定值的緊急停機和故障停機
同步鏈路 – 同步操作兩臺執行器

---

環境條件以及可選功能（共性）

---

具有高密封防護等級，高質量防腐保護，廣泛的環境溫度范圍。
配有中途位置開關，雙聯開關 version ，遠程位置傳送器，永磁限位和力矩傳送器，機械位置指示器

---
