yaskawa安川機器人MH5SⅡ
簡介
小型輕量低功率全軸，實現人機協作的多功能工業用機器人。
特點
小型、輕量、節省空間
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
內置式抓手控制氣管、搭載線纜，降低機器人與周邊設備的碰撞
主要參數
|
機器人型號
|
MH5SⅡ
|
|
適用控制柜
|
DX200
|
|
設置*1
|
F,W,C
|
|
自由度
|
6
|
|
可搬質量
|
5kg
|
|
垂直伸長度
|
1193mm
|
|
水平伸長度
|
706mm
|
|
重復定位精度*2
|
±0.02mm
|
|

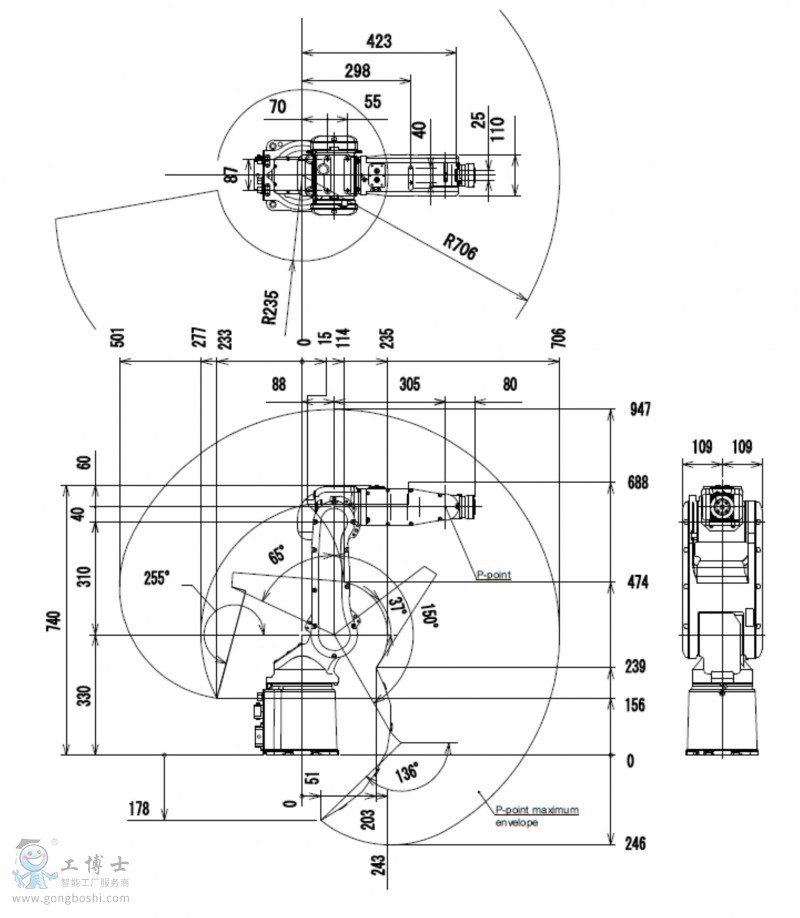

動作范圍
|
S軸（旋轉）
|
-170° ~ +170°
|
|
L軸（下臂）
|
-65° ~ +150°
|
|
E軸（肘）
|
-
|
|
U軸（上臂）
|
-136° ~ +255°
|
|
R軸（手腕旋轉）
|
-190° ~ +190°
|
|
B軸（手腕擺動）
|
-135° ~ +135°
|
|
T軸（手腕回轉）
|
-360° ~ +360°
|
|
*大速度
|
S軸（旋轉）
|
376°/s
|
|
L軸（下臂）
|
350°/s
|
|
E軸（肘）
|
-
|
|
U軸（上臂）
|
400°/s
|
|
R軸（手腕旋轉）
|
450°/s
|
|
B軸（手腕擺動）
|
450°/s
|
|
T軸（手腕回轉）
|
720°/s
|
|
容許力矩
|
R軸（手腕旋轉）
|
12N.m
|
|
B軸（手腕擺動）
|
12N.m
|
|
T軸（手腕回轉）
|
7N.m
|
|
容許慣性力矩
（GD2/4）
|
R軸（手腕旋轉）
|
0.30kg.m2
|
|
B軸（手腕擺動）
|
0.30kg.m2
|
|
T軸（手腕回轉）
|
0.1kg.m2
|
|
本體質量
|
27kg
|
|
電源容量*3
|
1.0kVA
|
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途。
*5：超過1KG的情況因動作范圍有異。請根據對應的負載使用正確的動作范圍。
