IN-SIGHT 7000 視覺系統
用于高性能機器視覺應用的堅固耐用的工業相機
In-Sight 7000 功能特征

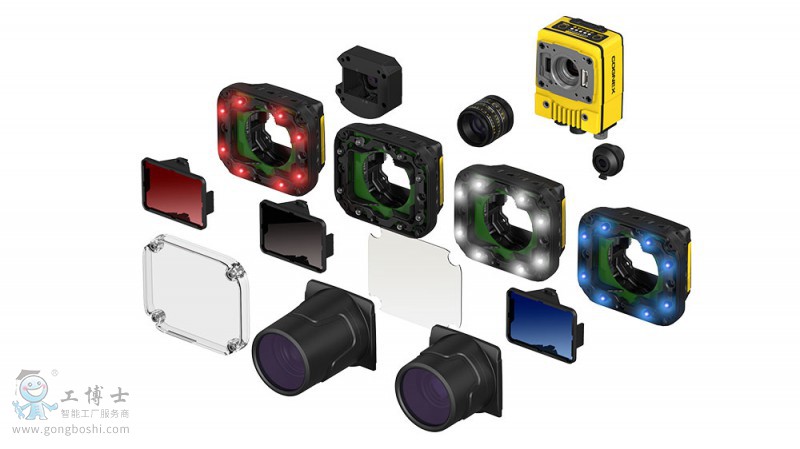

In-Sight 7000 系列是全功能的強大視覺系統，能夠?qū)λ行袠I(yè)各種零件執行快速、**的檢測。其緊湊的尺寸可方便地安裝到空間受限的生產線上，且獨特的模塊化設計可根據應用要求定制現場高度。除了內部和外部電源/控制照明選項外，In-Sight 7000 系列相機的機身周圍還配備了非常明顯的合格/不合格 LED 指示燈環，無論系統安裝在什么地方，都能方便地看到檢測狀態。
In-Sight 7000 系列有多種分辨率，包括 VGA (640x480)/SVGA (800x600)、1.3MP、2MP 和新型 In-Sight 7905 5MP 系統。每種分辨率都有單色和彩色。
In-Sight 7000 型號和規格
In-Sight
7600 |
In-Sight
7800 |
In-Sight
7801 |
In-Sight
7802 |
In-Sight
7900 |
In-Sight
7901 |
In-Sight
7902 |
In-Sight
7905 |
| 圖像類型 |
單色和彩色 |
| 性能要素 |
1X |
2.3X |
2.5X |
| 任務/程序存儲器 |
板載 512 MB + SD 卡 8 GB |
| 圖像處理存儲器 |
512 MB SDRAM |
| 額外存儲 |
8 GB SD 卡，在千兆網絡上通過 FTP 提供網絡硬盤 |
| 傳感器類型 |
CMOS，全局快門 |
| 分辨率 |
640 x 480/800 x 600（可配置的軟件） |
1280 x 1024 |
1600 x 1200 |
640 x 480/800 x 600（可配置的軟件） |
1280 x 1024 |
1600 x 1200 |
2448 x 2048 |
| 采集速度（幀每秒） |
217/165（單色） |
76（單色） |
53（單色） |
217/165（單色） |
76（單色） |
53（單色） |
32（單色） |
| 135/100（彩色） |
45（彩色） |
33（彩色） |
135/100（彩色） |
45（彩色） |
33（彩色） |
17（彩色） |
| 鏡頭類型 |
C接口/S接口/自動聚焦 |
C 型接口 |
| 照明選項 |
內部光源、DataMan 360 光源、In-Sight 7000 供電的外部光源、外部光源獨立電源 |
內部光源、In-Sight 7000 供電的外部光源、外部光源獨立電源 |
| 內部光源顏色 |
紅色、白色、紅外線、藍色 |
| 指示燈 LED |
SD 卡狀態、合格/失敗 LED 和 360 度觀測指示燈環、網絡 LED 和錯誤 LED |
| 內置 I/O |
1 個專用觸發輸入、2 個輸入、2 個輸出、2 個雙向/可配置。可通過外部 IO 模塊使用的其他的IO：CIO-MICRO 或 CIO-1400 |
| 電源 |
24 VDC |
| 工業級 M12 連接器 |
3：電源/IO；以太網；外部光源/控制 |
| 保護 |
IP67 配置內部照明選項或 C接口鏡頭罩 |
| 網絡通信 |
1G (1000)/100/10 Mbps |
| IEEE 1588 支持 |
時間戳分辨率：通過透明時鐘實現 8 ns
整步準確性：5 μs |
| Rockwell 插件配置文件 |
是 |
注意：所有型號均包含采用 Patmax 的全套視覺工具套件。PatMax RedLine 可選工具。
