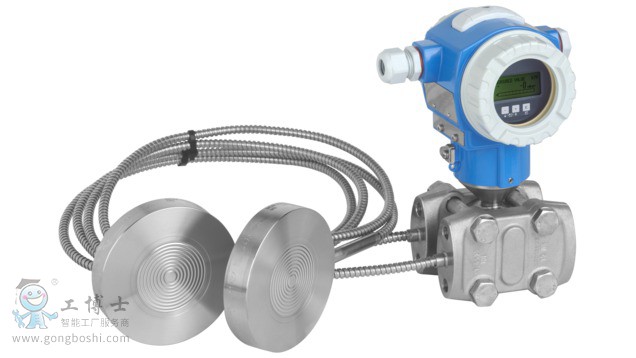

Deltabar FMD78差壓變送器采用金屬傳感器，帶雙毛細管膜片密封，主要用于過程工業和衛生行業內液體、氣體、蒸汽和粉塵的差壓連續測量。內置HistoROM數據模塊，方便過程和設備參數管理。符合IEC61508標準，滿足SIL3安全功能要求.



        高參考精度：可達±0.075%，鉑金版：±0.05%

         用于流量和差壓監測，達到SIL3要求, 符合IEC 61508標準，通過TÜV SÜD認證

         HistoROM®/M-DAT記憶模組塊

         差壓、靜壓和壓力的模塊化連續性測量（Deltabar S - Deltapilot S,Cerabar S)，如 可更換顯示， 通用型壓力和差壓測量用電子元件



               用于液體差壓、液位、體積和質量測量

               過程連接：螺紋、法蘭、夾持型和衛生型連接

               過程溫度： -70 ... +400°C (-94 ... +752°F)

               測量范圍： 100mbar ... +16bar (1.5... 240psi);

               精度： ±0.075%

               國際防爆認證， WHG溢出保護，衛生型認證，船級認證，SIL



規格特征：

測量原理	差壓
特點	數字式變送器，帶金屬隔膜密封系統和毛細管 模塊化變送器 高長期穩定性 第二層過程安全柵 通過自診斷功能提高安全性
供電電壓	4...20mA HART 10.5...45V DC（非防爆）： Ex ia：10.5...30V DC PROFIBUS PA： 9...32 V DC（非防爆） FOUNDATION Fieldbus： 9...32 V DC（非防爆）
參考測量精度	0.075% +隔膜密封系統的影響
長期穩定性	0.05% URL/年 0.125% URL/ 5年
過程溫度	-70...400°C (-94...752°F)
環境溫度	-40...85 °C (-40...185 °F)
傳感器	100 mbar...40 bar (40 inH2O...600 psi)
*小可標定量程	5 mbar (0.075 psi)
抗真空壓力	50 mbar (7.25psi)
*大量程比	100:1
*大過壓限定值	160bar  (2400psi)
過程連接	隔膜密封系統（Pancake、螺紋） 法蘭（DIN、ASME） 衛生型連接 Tri-Clamp ISO2852卡箍
衛生型過程連接	Tri-Clamp DIN11851 NEUMO Varivent SMS DRD 通用接頭
過程膜片的材質	316L、AlloyC合金、 鉭、 金-銠、 PTFE
墊圈材質	無，焊接隔膜密封系統
填充液	硅油、 惰性油、 植物油 低溫油 高溫油
外殼材質	316L、鑄鋁
通信	4...20mA HART PROFIBUS PA FOUNDATION Fieldbus
證書和認證	ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
安全認證	溢出保護WHG SIL
設計認證	NACE MR0175 EN10204-3.1
衛生型認證	3A、FDA
船級認證	GL/ ABS
特點	診斷功能 TempC膜片
