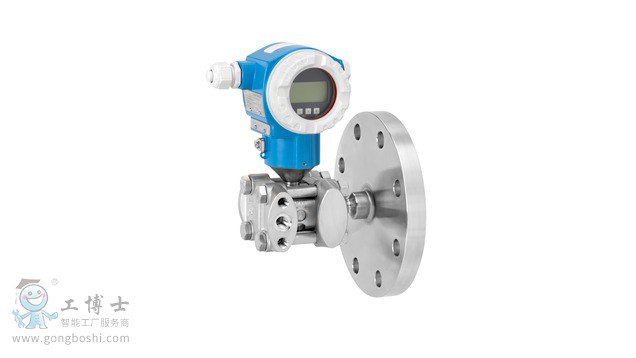

差壓變送器
Deltabar FMD77
采用單法蘭隔膜密封的差壓變送器，用于液位測量。
產品概述：
Deltabar FMD77差壓變送器采用金屬傳感器，單法蘭隔膜密封，或雙法蘭密封，低壓側帶毛細管。主要用于過程工業中液位的連續測量。內置HistoROM數據模塊，方便過程和設備參數管理。符合IEC 61508標準，滿足SIL3功能安全要求。
優勢：
高參考精度：可達±0.075%，鉑金版：±0.05%
新型TempC膜片可以*大限度地減少環境和過程溫度變化帶來的影響
用于流量和差壓監測，達到SIL3要求, 符合IEC 61508標準，通過TÜV SÜD認證
差壓、靜壓和壓力的模塊化連續性測量（Deltabar S - Deltapilot S,Cerabar S)，如 可更換顯示，通用型壓力和差壓測量用電子元件
應用領域：
用于液體液位、體積或質量測量
過程連接：螺紋和法蘭
溫度： -70 ... +400°C (-94 ... +752°F)
測量范圍： +100mbar ... +16bar (+1.5 ... +240psi)
精度： ±0.075%
規格特征：
| 測量原理 |
差壓 |
| 特點 |
數字式變送器，帶金屬膜片傳感器，一側帶隔膜密封系統
模塊化變送器
高長期穩定性
第二層過程安全柵
通過自診斷功能提高安全性 |
| 供電電壓 |
4...20mA HART
10.5...45V DC（非防爆）：
Ex ia：10.5...30V DC
PROFIBUS PA：
9...32 V DC（非防爆）
FOUNDATION Fieldbus：
9...32 V DC（非防爆）
|
| 參考測量精度 |
0.075% +隔膜密封系統的影響 |
| 長期穩定性 |
0.05% URL/年
0.125% URL/ 5年
|
| 過程溫度 |
-40...400°C
(-40...752°F) |
| 環境溫度 |
-40...85 °C
(-40...185 °F) |
| 傳感器 |
100 mbar...16 bar
(40 inH20...240 psi) |
| *小可標定量程 |
5 mbar (0.075 psi) |
| 抗真空壓力 |
50 mbar (7.25psi) |
| *大量程比 |
100:1 |
| *大過壓限定值 |
160bar
(2400 psi) |
| 過程連接 |
低壓側：
1/4-18NPT
RC1/4"
高壓側：
法蘭（DIN、ASME、JIS） |
| 過程膜片的材質 |
316L、AlloyC合金、
鉭、
金-銠、
PTFE |
| 墊圈材質 |
無，焊接隔膜密封系統 |
| 填充液 |
硅油、
惰性油、 植物油
低溫油
高溫油
|
| 外殼材質 |
316L、鑄鋁 |
| 通信 |
4...20mA HART
PROFIBUS PA
FOUNDATION Fieldbus |
| 證書和認證 |
ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
|
| 安全認證 |
SIL
WHG/防溢保護
|
| 設計認證 |
NACE MR0175
EN10204-3.1
|
| 特點 |
診斷功能 |
