專為SF6和氨氣檢測設計的光學氣體成像設備

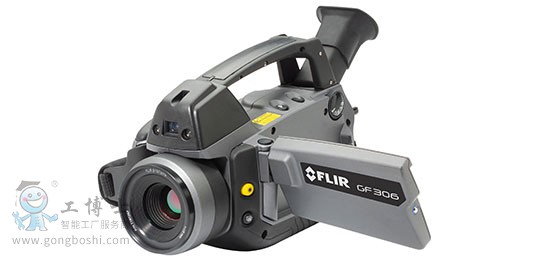

FLIR GF306 Infrared CameraFLIR GF306能夠在不斷開高壓設備電源或停止作業的情況下顯示并準確找到SF6和氨氣的泄漏點。 這款便攜式熱像儀能夠在安全距離以外檢測泄漏，大大保證了操作人員的安全，此外，其還能夠?qū)ξ：Νh(huán)境的氣體進行跟蹤，具有環保效益。 在電力行業中，將SF6作為絕緣氣體和淬火介質用于氣體絕緣變電站和斷路器。 氨氣產生于氨廠，主要用于化肥生產。
主要性能
將氣體泄漏現象實時可視化
針對溫度測量應用進行全方位校準
在報告中添加GPS數據
檢測過程不影響常規生產
縮短檢測時間
跟蹤泄漏源
發現附近或數米遠的氣體泄漏現象
修復驗證
快捷生成報告
FLIR GF系列紅外熱像儀可將生成的圖像記錄至任何常用的錄像機中，以實現快捷存檔和記錄。
| 成像性能及光學參數 |
| 焦平面陣列（FPA）/波長范圍 |
制冷式QWIP探測器/ 10.3–10.7 µm |
| 視場角（FOV）/*短焦距 |
14.5º鏡頭： 14.5º x 10.8º / 0.5m 24º鏡頭： 24°× 18°/ 0.3 m |
| F-數字 |
1.5 |
| 調焦 |
自動（點擊一下）或手動（電動調焦或鏡頭上的調焦） |
| 變焦 |
1–8倍連續數字變焦 |
| 數字圖像增強 |
降噪濾波器，高靈敏度模式（HSM） |
| 紅外圖像分辨率 |
320 x 240像素 |
| 熱靈敏度/NETD |
<15 mK @ +30°C |
| 傳感器冷卻 |
斯特林制冷器（FLIR MC-3） |
| 電子器件和數據傳輸率 |
| 全幀頻 |
60 Hz |
| 測量 |
| 精度 |
溫度范圍（0-100 °C）的±1°C或者溫度范圍讀數（>+100°C）的±2% |
| 測溫范圍 |
-40ºC ~ +500ºC |
| 圖像顯示 |
| 顯示屏 |
內置寬屏，4.3英寸液晶顯示屏，800 × 480像素 |
| 取景器 |
內置，可旋轉OLED，800 × 480像素 |
| 自動圖像調節 |
持續/手動；基于線性圖或直方圖 |
| 手動圖像調節 |
電平/跨度 |
| 圖像模式 |
紅外圖像，可見光圖像，高靈敏度模式（HSM） |
| 測量分析 |
| 點測溫 |
10 |
| 區域測溫 |
5個輸入框，包括*大值/*小值/平均值 |
| 線溫分布圖 |
1條實時測溫線（水平或垂直） |
| 溫差 |
各測量值或參考溫度間的溫差 |
| 參考溫度 |
手動設置，或者根據測量獲得 |
| 發射率校正 |
0.01-1.0可調或從可編輯的材料表中進行選擇 |
| 測量校正 |
反射溫度，距離，大氣透射率，濕度，外部光學組件 |
| 設置 |
| 菜單命令 |
電平、跨度、自動持續調整/手動調整/半自動調整、變焦、調色板、開始/停止記錄、儲存圖像、回放/調出圖像 |
| 調色板 |
鐵色、灰色、彩虹色、極光色、熔巖色、高對比彩虹 |
| 設置命令 |
1個用戶自定義鍵，疊加記錄模式，本地化單位調整、語言、日期時間格式 |
| 圖像存儲 |
| 圖像存儲類型 |
可移動SD或SDHC存儲卡，雙卡槽 |
| 圖像存儲容量 |
>存儲卡每GB的容量可存儲超過1200張圖片（JPEG），還可進行后期處理 |
| 圖像存儲模式 |
紅外/可見光圖像 可見光圖像自動關聯相應的紅外圖像。 |
| 定期圖像存儲 |
每10秒存儲一次，定期存儲時間可長達24小時 |
| 文件格式 |
標準JPEG，包含14位測量數據 |
| GPS |
通過內置GPS得到的位置數據自動添加到各圖像上 |
| 視頻記錄和視頻流 |
| 非輻射紅外視頻記錄 |
MPEG4 （每個片段*長60分鐘）記錄至存儲卡 可見光圖像自動關聯相應的非輻射紅外視頻記錄。 |
| 可見光視頻記錄 |
MPEG4 （每個片段25分鐘）記錄至存儲卡 |
| 輻射紅外視頻流 |
可利用USB或WLAN全部輸送至PC |
| 非輻射紅外視頻流 |
RTP/MPEG4 |
| 可見光視頻流 |
MPEG4格式采用Wi-Fi傳輸 未壓縮彩***采用USB傳輸 |
| 數碼相機 |
| 內置數碼相機 |
320萬像素，自動對焦，2個視頻燈 |
| 激光指示器 |
| 激光 |
專用按鈕激活 |
| 數據通信接口 |
| WLAN |
iOS采用對等連接，Android采用基礎通信系統（網絡） |
| USB |
USB-A: 連接外部USB設備（例如存儲卡） USB Mini-B: 與PC進行數據交換 |
| USB，標準 |
USB Mini-B: 2.0高速接口 |
| 視頻 |
數字視頻輸出（圖像） |
| 電源系統 |
| 電池工作時間 |
>2小時（環境溫度為25°C時的典型應用） |
| 啟動時間 |
一般為10分鐘（25°C溫度下） |
| 電池類型 |
可充電鋰離子電池 |
| 電池電壓 |
7.2 V |
| 充電系統 |
直充（交流適配器或12V車載充電器）或雙座充電器 |
| 環境參數 |
| 工作溫度范圍 |
–20°C ~ +40°C |
| 存放溫度范圍 |
–30°C ~ +60°C |
| 濕度（工作及存放） |
IEC 68-2-30/24 h 95% 相對濕度 +25°C ~ +40°C（循環2次） |
| EMC |
EN61000-6-4（抗輻射）
EN61000-6-2（抗干擾）
FCC 47 CFR 15部分A級（抗輻射）
EN 61 000-4-8, L5 |
| 封裝 |
IP 54 （IEC 60529） |
| 抗沖擊性 |
25 g （IEC 60068-2-29） |
| 抗振性 |
2 g （IEC 60068-2-6） |
| 物理參數 |
| 熱像儀重量（含鏡頭和電池） |
2.48 kg |
| 電池重量 |
0.24 kg |
| 熱像儀尺寸（含鏡頭）（長x寬x高） |
306 × 169 × 161 mm |
| 三腳架安裝 |
標準，¼”-20 |
| 封裝材料 |
鋁、鎂 |
| 手柄材料 |
TPE熱塑彈性體 |
| 氣體檢測 |
| 氣體 |
• 六氟化硫（SF6）
• 乙酰氯
• 醋酸
• 烯丙基溴
• 烯丙基氯
• 烯丙基氟
• 氨氣（NH3）
• 溴化甲烷
• 二氧化氯
• 氰基丙烯酸乙酯
• 乙烯
• 呋喃
• 肼
• 甲基硅烷
• 甲基乙基酮
• 甲基乙烯基酮
• 丙烯醛
• 丙烯
• 四氫呋喃
• 三氯乙烯
• 氟化鈾酰
• 氯乙烯
• 丙烯腈
• 乙烯醚 |
| 交貨范圍 |
| 紅外熱像儀、硬質運輸箱、電池充電器、電池（兩組）、校驗證書、下載手冊、FLIR Tools PC軟件CD-ROM、FLIR VideoReportTM PC軟件CD-ROM、HDMI-DVI線、HDMI-HDMI線、鏡頭蓋（裝到鏡頭上）、存儲卡、存儲卡讀卡器、電源（包含多個插頭）、入門指南（印刷版）、注意事項（印刷版）、登記卡、服務&培訓手冊、肩帶、 USB數據線、用戶文件CD-ROM、 Wi-Fi USB微型適配器 （取決于CE和FCC對相關國家無線設備的規定） |
