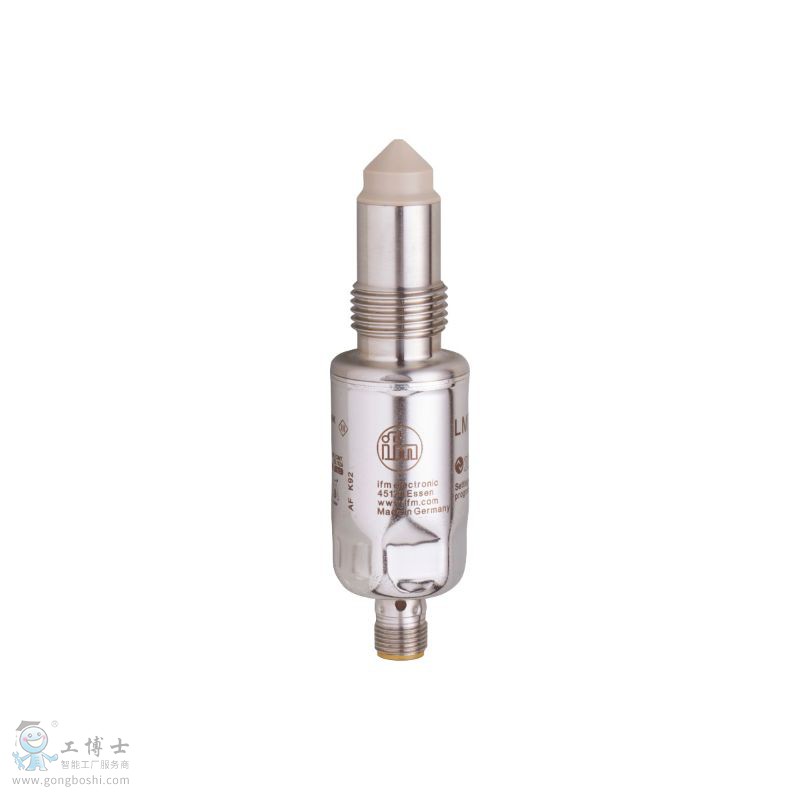

用于點水平面檢測的傳感器

LMCCE-A12E-QSKG-2/US

LMT102

應用

介質 液體; 粘性介質; 粉末

推薦介質 水; 水為基本的介質; 油; 油基介質; 粉末

不能用于 請參見操作使用說明書，章節"功能和特征"。

探桿長度 [mm] 38

儲存罐壓力 [bar] -1...40; (允許工作壓力的*大值（用于應用程序符合CRN標準）: 40 bar / 4 MPa)

油

介質溫度 [°C] -20...100

介質溫度短時 [°C] -20...150; (1 h)

水

介質溫度 [°C] -20...100

介質溫度短時 [°C] -20...150; (1 h)

電氣數據

工作電壓 [V] 18...30 DC

電流損耗 [mA] < 50

防護等級 III

反相保護 是

輸出

輸出數量 2

輸出信號 開關信號; IO-Link

電氣設計 PNP/NPN

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降*大值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 100

短路保護 是

短路保護類型 脈沖

過載保護 是

測量/設定范圍

出廠設定 水為基本的介質

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI標準 IEC 61131-9

IO-Link Device ID 0x000172

外形 Smart Sensor: Process Data Variable; Device Identification

SIO模式 是

必需的mater port type A

模擬過程數據 1

二位輸出過程數據 2

處理周期*小值 [ms] 2.3

工作條件

環境溫度 [°C] -20...85

注意環境溫度

介質溫度: < 100 °C

-20...60 °C

介質溫度: < 150 °C

存儲溫度 [°C] -40...85

外殼防護等級 IP 68; IP 69K

認證/測試

EMC電磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-4 : 敞開的存儲罐

DIN EN 61000-6-3 : 封閉的存儲罐

抗沖擊

DIN EN 60068-2-27 50 g (11 ms)

抗震

DIN EN 60068-2-6 20 g (10...2000 Hz)

MTTF [年] 223

UL認證

UL認證編號 H001

機械技術數據

重量 [g] 240

尺寸 [mm] Ø 30 / L = 125

原材料 不銹鋼(1.4404 / 316L); PEEK; PEI; FKM

材料(潮濕部件) PEEK

系統接口 G 1/2 外螺紋

潮濕部件的表面特性Ra/Rz < 0.8

顯示器/操作件

顯示

開關狀態 LED燈, 黃色

操作狀態 LED燈, 綠色

注釋

包裝單位 1 件數

電氣連接

接口 接插件: 1 x M12; 觸頭: 鍍金的
