超聲波流量儀利用信號的傳播時間差法進行測量，對時間的測量靈敏度可達ns量級，從而實現對超低流速煙氣進行***測量。典型的超聲波流量儀采用管道對側安裝方式，測量聲道貫穿整個煙道，測量結果能更好地表征煙氣平均流速。多聲道的超聲波流量儀可以利用多個聲道之間的互相補償效果，對不規則流場實現更可靠的測量，多聲道系統在同等的安裝工況條件下，可以獲得更好的測量不確定度和復現性。

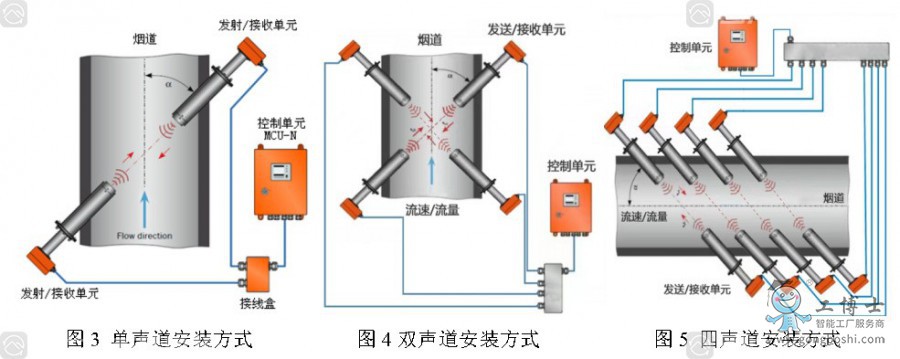

聲道的探頭數量不同采用不同的安裝方式，常規單聲道的探頭采用對向安裝（圖3所示），雙聲道的探頭采用通過管道中心交叉安裝（圖4所示），四聲道的探頭安裝位置分布采用國際標準ISO17089推薦的探頭布置方案，即4對探頭成對稱性平行對射式布置（圖5所示）。

不規則的流場可能會給實際流速測量帶來額外的***大為±2.5%的誤差。多聲道系統可以將此影響進行一定的降低，在煙氣流場不規則的條件下，可以很好地進行相互補償，部分消除不規則流場帶來的額外不確定度，根據對現場煙氣流速的CFD分析模擬，推薦選用不同聲道數對煙氣流速進行測量，以獲得更好的測量不確定度和復現性。

4、超聲波煙氣流量計技術參數
