6AV2124-0QC02-0AX0

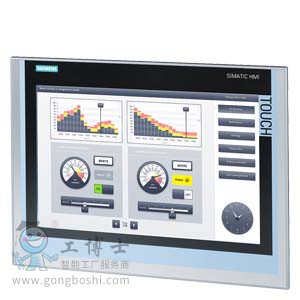

SIMATIC HMI TP1500 COMFORT
產品信息細節
技術數據
CAx數據
技術數據
SIMATIC HMI TP1500 精智， 精智面板， 觸摸式操作， 15” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的*低版本 WinCC 精智 11版 SP2 停產產品 - 替代為 6AV2124-0QC02-0AX1 可項目組態，V14 SP1 以上版本
一般信息
產品類型標志 TP1500 Comfort
顯示
顯示屏規格 TFT
屏幕對角線 15.4 in
屏幕寬度 331.2 mm
屏幕高度 207 mm
顏色數量 16 777 216
分辨率（像素）
● 水平圖像分辨率 1 280 Pixel
● 垂直圖像分辨率 800 Pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時） 80 000 h
● 可調節背景照明 是; 0-100 %
操作元件
鍵盤字體
● 功能按鍵
— 功能按鍵數量 0
● 帶有 LED 的按鍵 否
● 系統按鍵 否
● 數字鍵盤 是
● 字母數字鍵盤 是
觸摸屏
● 觸摸屏規格 是
過程操作擴展
● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） 40
安裝方式/安裝
安裝位置 垂直
可以垂直安裝（縱向格式） 是
可以橫向安裝（橫向格式） 是
無外部通風時的*大允許傾斜角度 35°
電源電壓
電源的電壓類型 DC
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
輸入電流
耗用電流（額定值） 1.5 A
接通電流脈沖 I²t 0.5 A²·s
功率
接收的有效功率典型值 36 W
中央處理器
處理器類型 X86
存儲器
閃存 是
RAM 是
用于用戶數據的可用存儲器 24 Mbyte
輸出類型
Info LED 否
電源 LED 否
Error LED 否
聲音
● 蜂鳴器 否
● 揚聲器 是
時間
時鐘
● 硬件時鐘（實時時鐘） 是
● 軟件時鐘 是
● 緩存 是; 緩沖持續時間典型值為 6 周
● 可同步 是
接口
工業以太網接口數量 2; 2 個端口（交換機）+ 獨立端口
RS 485 接口數量 1; RS 422/485 接口組合
RS 422 接口數量 0; 共同附帶 RS485
RS 232 接口數量 0
USB 接口數量 2; USB 2.0
● USB-Mini-B 1; 5 針
20 mA 接口數量 (TTY) 0
并行接口數量 0
其他接口數量 0
SD 卡插槽數量 2
帶軟件接口 否
工業以太網
● 工業以太網狀態 LED 3
● 集成開關的端口數量 2
協議
PROFINET 是
PROFINET IO 支持的協議 是
IRT 是; WinCC V12 以上版本
MRP 是
PROFIBUS 是
MPI 是
協議（以太網）
● TCP/IP 是
● DHCP 是
● SNMP 是
● DCP 是
● LLDP 是
網絡屬性
● HTTP 是
● HTTPS 是
● HTML 是
● XML 是
● CSS 是
● Active X 是
● JavaScript 是
● Java VM 否
其他協議
● CAN 否
● 支持 EtherNet/IP 協議 是
● MODBUS 是
EMV
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用 是
● 極限值等級 B 適用于居民區中的應用 否
防護等級和防護類別
IP（正面） IP65
包括類型 4，正面 是
包括類型 4x 正面 是
IP（背面） IP20
標準、許可、證書
CE 標記 是
cULus 是
RCM（C-TICK 格式） 是
KC 許可 是
船舶建造許可
● 德國勞埃德船級社 (GL) 否
● 美國船舶檢驗局 (ABS) 否
● 必維國際檢驗集團 (BV) 否
● 挪威船級社 (DNV) 否
● 英國勞氏船級社 (LRS) 否
● 日本船級社 (Class NK) 否
● 波蘭船級社 (PRS) 否
在防爆區域使用
● ATEX 區域 2 否
● ATEX 區域 22 否
● IECEx 2 區 否
● IECEx 22 區 否
● cULus I 類 1 區 否
● cULus I 類 2 區，2 級 是
● FM I 類 2 級 是
環境要求
運行中的環境溫度
● 操作（垂直安裝）
— 垂直安裝時的*小值 0 °C
— 垂直安裝時的*大值 50 °C; （55 °C，參見文獻 ID：64847814）
● 操作（*大傾斜角度）
— *大傾斜角度時的*小值 0 °C
— *大傾斜角度時的*大值 40 °C
● 操作（垂直安裝，縱向格式）
— 垂直安裝時的*小值 0 °C
— 垂直安裝時的*大值 40 °C
● 操作（*大傾斜角度，縱向格式）
— *大傾斜角度時的*小值 0 °C
— *大傾斜角度時的*大值 40 °C
運輸/儲存時的環境溫度
● *小值 -20 °C
● *大值 60 °C
相對空氣濕度
● 操作，*大值 90 %; 無凝結
操作系統
專有 否
預安裝的操作系統
● Windows CE 是
組態
消息顯示 是
報文系統（包括緩沖器和應答器） 是
過程值顯示（輸出） 是
可規定過程值（輸入） 是
方案管理 是
組態軟件
● STEP 7 Basic (TIA Portal) 否
● STEP 7 Professional (TIA Portal) 否
● WinCC flexible Compact 否
● WinCC flexible Standard 否
● WinCC flexible Advanced 否
● WinCC Basic (TIA Portal) 否
● WinCC Comfort (TIA Portal) 是; V11 SP2 以上版本
● WinCC Advanced (TIA Portal) 是; V11 SP2 以上版本
● WinCC Professional (TIA Portal) 是; V11 SP2 以上版本
語言
在線語言
● 聯機/運行時間語言數量 32
語言
● 每個項目的語言 32
WinCC 下的功能性 (TIA Portal)
庫 是
應用軟件/選件
● 網頁瀏覽器 是
● Pocket Word 是
● Pocket Excel 是
● PDF Viewer 是
● 媒體播放器 是
● SIMATIC WinCC Sm@rtServer 是
● SIMATIC WinCC Audit 是
Visual Basic 腳本數量 是
任務計劃器
● 時間控制 是
● 任務控制 是
幫助系統
● 每個信息文本的字符數 320
消息系統
● 消息類別數量 32
● 位消息
— 位消息數量 6 000
● 模擬消息
— 模擬消息數量 200
● S7 消息編號方法 是
● 系統消息 HMI 是
● 更多系統消息（SIMATIC S7、Sinumerik、Simotion...） 是
● 每條消息的字符數 80
● 每條消息的過程值數量 8
● 確認組 是
● 消息指示器 是
● 消息緩沖器
— 條目數量 1 024
— 循環緩沖器 是
— 剩余 是
— 免維護 是
方案管理
● 配方數量 500
● 每個配方的數據集 1 000
● 每個數據集的條目 2 000
● 內部配方存儲器的容量 4 Mbyte
● 配方存儲器可以擴展 是
變量
● 每臺設備的變量數 4 096
● 每幅圖像的變量數 400
● 臨界值 是
● 多路復用 是
● 結構 是
● 陣列 是
畫面
● 可組態的圖片數量 750
● 永久窗口/默認 是
● 全局畫面 是
● 彈出式畫面 是
● 幻燈片畫面 是
● 通過 PLC 選擇圖像 是
● PLC 中的圖像編號 是
圖片對象
● 每個圖像的對象數量 600
● 文本區 是
● I/O 區 是
● 圖形化的 I/O 區（圖形列表） 是
● 符號形式的 I/O 區（文本列表） 是
● 日期/時間域 是
● 開關 是
● 按鍵 是
● 圖形顯示 是
● 圖標 是
● 幾何對象 是
復雜圖片對象
● 每個圖像的復雜對象數量 40
● 消息顯示 是
● 曲線顯示 是
● 用戶顯示 是
● 狀態/控制 是
● Sm@rtClient 顯示 是
● 配方顯示 是
● f(x) 曲線顯示 是
● 系統診斷顯示 是
● 媒體播放器 是
● HTML 瀏覽器 是
● PDF 顯示 是
● IP 攝像頭顯示器 是
● 條形圖 是
● 滑動式調節器 是
● 指示儀器 是
● 模擬表/電子表 是
列表
● 每個項目的文字列表數量 500
● 每個文本列表的條目數量 500
● 每個項目的圖形列表數量 500
● 每個圖形列表的條目數 500
歸檔
● 每臺設備的文檔數量 50
● 每個文檔的條目數量 50 000
● 消息檔案 是
● 過程值檔案 是
● 歸檔方式
— 順序檔案 是
— 循環檔案 是
● 存儲器位置
— 存儲卡 是
— USB 存儲器 是
— 以太網 是
● 數據存儲格式
— CSV 是
— TXT 是
— RDB 是
安全性
● 用戶組數量 50
● 用戶權限數量 32
● 用戶數量 50
● 密碼導出/導入 是
● SIMATIC Logon 是
通過打印機記錄
● 消息 是
● 報告（層協議） 是
● 硬拷貝 是
● 電子打印文件 是; PDF, HTML
字符集
● 鍵盤字體
— 美式（英語） 是
傳送（上傳/下載）
● MPI/PROFIBUS DP 是
● USB 是
● 以太網 是
● 使用外部存儲介質 是
過程連接
● S7-1200 是
● S7-1500 是
● S7-200 是
● S7-300/400 是
● LOGO! 是
● Win AC 是
● SINUMERIK 是; 帶有 SINUMERIK 選項包
● SIMOTION 是
● Allen Bradley (EtherNet/IP) 是
● Allen Bradley (DF1) 是
● Mitsubishi (MC TCP/IP) 是
● Mitsubishi (FX) 是
● OMRON (FINS TCP) 否
● OMRON (LINK/Multilink) 是
● Modicon (Modbus TCP/IP) 是
● Modicon (Modbus) 是
● OPC UA 客戶端 是
● OPC UA 服務器 是
服務工具/組態工具
● 備份/恢復 是
● 自動備份/恢復 是
● 模擬 是
● 設備轉換 是
外設/選項
外設
● 打印機 是
● SIMATIC HMI MM 存儲卡：多媒體存儲卡 是; *多 128 MB
● SIMATIC HMI SD 存儲卡：數字存儲卡 是; *多 2 GB
● SIMATIC HMI CF 存儲卡：CF 卡 否
● USB 存儲器 是
● SIMATIC IPC USB 閃存（USB 記憶棒） 是; *多 16 GB
● SIMATIC HMI USB 內存（USB 記憶棒） 是; *多 8 GB
● 網絡攝像機 是
機械/材料
外殼材料（正面）
● 塑料 否
● 鋁材 是
● 不銹鋼 否
尺寸
外殼正面寬度 415 mm
外殼正面高度 310 mm
安裝截面，寬度 396 mm
安裝截面，高度 291 mm
安裝深度 75 mm
