反射內存卡-實時仿真技術網是一個半實物實時仿真系統的技術交流平臺。主要涉及仿真平臺搭建，反射內存卡通信，仿真協同軟件，實時操作系統，故障注入方法等功能的實現。網站包括搭建一個仿真系統平臺所需的硬件資料，操作系統平臺，仿真軟件開發環境，以評估仿真系統能達到的性能參數。

       新的主流半實物實時仿真系統都是基于5565系列反射內存網。PCI-5565PIORC,PMC-5565PIORC,PCIE-5565，VME5565這一系列板卡支持多種硬件平臺和多種操作系統，經過多年的驗證，5565PIORC系列反射內存卡提供了更高的集成度和更高的可靠性。
        網站出售反射內存卡，提供***完備的反射內存卡測試方案，測試程序及源碼，詳細應用案例，硬件安裝指引，驅動程序（包括常見實時系統及反射內存卡DOS驅動），反射內存卡的內存分配方法及中斷使用方式說明，更多反射內存使用方法和說明文檔可以到本站資料下載欄目下載�，F(xiàn)貨反射內存卡價格全網***優惠！

PCI5565反射內存特性

l       高速的、根據nGbaud的網絡；

l       簡略易用；

l       可擴充性強，可無縫升級到剩余度形式；

l       與操作體系和處理器無關；

l       完全省去軟件開發開支和周期；

l       能夠完成實時銜接的安穩的數據傳輸；

l       能夠與通用的計算機和總線銜接；

l       比規范通訊和技能更為優勝；

l       極短的數據傳輸推遲；

l       較低的管理費用和較高的抗干擾才能；



l       節點間間隔可達10公里（單模）300米（多模）

反射內存是用于需求較高實時性要求應用領域的實時網絡通訊技能，選用立異描繪的總線公共存儲戰略，它除了具有嚴厲的傳輸確定性和可猜測性外，還具有速度高、通訊協議簡略、宿主機負載輕、軟硬件渠道適應性強、牢靠的傳輸糾錯才能、撐持中止信號的傳輸?shù)忍厣�。�?span>PCI、PMC、CPCI及VME渠道間數據可自在進行交流，撐持單模和多模，其間單模可撐持傳輸間隔達10KM，多模***遠傳輸間隔為300M。可選用節約本錢的環形拓撲布局和高牢靠的星形拓撲布局。

公司致力于LIND(凌達) CompactPCI商品（CPCI體系渠道 CPCI機箱 配件、機箱訂制、CPCI便攜機、寬溫加固CPCI主板、CPCI板卡保護膜、機箱零件、板卡面板、提把手、CPCI面板開孔/打印、2MM銜接器 ERNI CPCI接插件、德國設備供給壓接效勞）、加固計算機、簡便加固便攜計算機、加固筆記本（松下CF-30,松下CF19,Getac A790,Getac M230,Getac B300,Getac V100,Getac W130,Getac E100加固筆記本 加固計算機 車載筆記本）、便攜工控機、GE/VMIC操控仿真商品反射內存實時網絡 VMIPCI-5565 PCI-5565PIORC PMC-5565PIORC PCIE-5565RC VMIACC-5595,實時仿真計算機 半什物仿真體系、1553B接口卡、美國Nematron(瑞強)工控機、抗惡劣環境存儲商品的署理出售、體系集成征詢及效勞。


光纖反射內存網絡硬件延時測試報告結論摘要

1）數據包在整個環網上的延時

網絡數據從開始發送到在環網流轉一周的總延時為：總延時≈600*（節點數-1）+3*光纖線長,單位：ns。

2）通過PCI總線進行板卡反射內存讀寫的延時

PCI總線在寫時，需要準備時間為5CLK約0.125us，之后每讀取4Bytes個數據需要3個CLK約0.075us。因此，PCI寫入N個數據的延時可表示為：0.125us+ (N％4 + 1) *0.075us

六、應用舉例：基于光纖反射內存網實現遠程多試驗室協同試驗

隨著戰場環境復雜度的提高，半實物仿真實驗面臨更嚴峻的挑戰。由于試驗場地面積有限，各大型仿真非標設備常分布于不同樓宇的試驗室內，完成仿真試驗需要多樓宇、多試驗室跨域聯合進行。同時，面臨試驗資源緊的問題，需要多項試驗并行進行。這對多試驗室遠程互連及并行試驗提出了迫切的需求，而遠程協同仿真技術中的數據實時交互技術是解決上述問題的關鍵。本文采用基于光纖HUB的實時光纖反射內存網絡搭建系統硬件平臺，實現多試驗室協同試驗仿真。

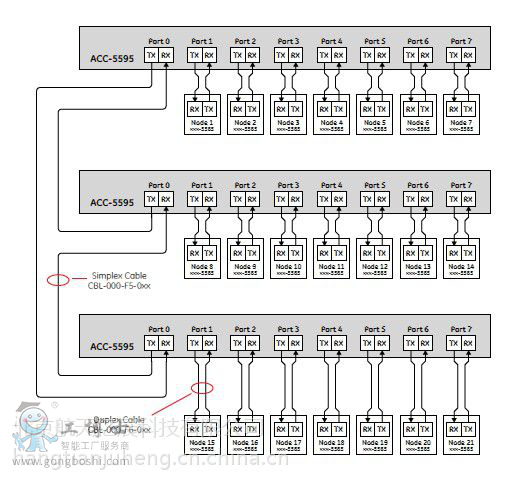

在多試驗任務并舉的情況下，綜合考慮不同試驗室聯合仿真的需要，兼顧數據通訊的安全性和線纜連接的方便性，本節以三個實驗室協同仿真為例，采用實時光纖反射內存、HY-FHX8型光纖HUB搭建網絡，通過試驗綜合控制系統實現光纖網絡的集中管理，設計方案如下圖所示。
