CMC-SX系列漢顯智能型軟起動器是國內**一款基于32位ARM核微控制器開發的電機軟起動器，是一種新型智能化的異步電動機起動裝置。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。而中英文界面顯示又使得操作更趨簡便。

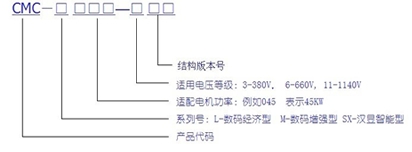

CMC-SX系列軟起動器型號的含義:



CMC-SX系列漢顯智能型軟起動器特點：

1、多種起動方式：限流軟起動、電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線，并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載，可以選擇相應的起動曲線，達到*佳的起動效果。獨特的基礎算法使得電機起動、停止更加準確、平滑。

2、先進的通訊功能：配有RS485通訊接口，方便用戶網絡連接控制，提高系統的自動化水平及可靠性。Modbus/Profibus標準協議可選，方便組態連接。

3、模擬信號控制：用戶可輸入4—20mA或0—20mA標準信號，并可在操作面板上進行模擬量的上、下限設定，實現對電機起、�？刂萍皥�(bào)警。還可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準信號輸出功能。

4、強大的抗干擾性：所有外部控制信號均采用光電隔離，并設置了不同的抗噪級別，適應在特殊的工業環境中使用。

5、雙參數功能：軟起動器同時具備兩套不同功率電機控制參數，可控制兩臺不同功率的電機。

6、多種停車方式 可編程軟停車、自由停車、制動剎車、軟停+制動剎車。

7、電源頻率自適應：電源頻率50/60Hz自適應功能。

8、動態故障記憶：多可以記錄15次故障。

9、完善的保護功能：全程檢測電流及負載參數，具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、漏電檢測等微機保護功能。

10、友好的人機界面：采用LCD液晶顯示面板，具有中英文兩種顯示界面。

CMC-SX系列軟啟動器的基本接線示意圖

CMC-SX系列軟啟動器的典型應用接線圖



CMC-SX漢顯智能型軟啟動器的適配電機、型號、額定電流、旁路接觸型號、電流互感器和一次線規格說明：

軟起動器外形及開孔尺寸（單位：mm 以380V為例）



軟起動器選型：



號	額定 電流（A）	380V		660V		1140V
		適配功率(KW)	尺寸	適配功率(KW)	尺寸	適配功率(KW)	尺寸
1	18	7.5	F001 F009	15	F009	22	F009
2	24	11		22		33
3	30	15		30		45
4	39	18.5		37		55
5	45	22		45		65
6	60	30		55		90
7	76	37		75		110
8	90	45		90		135
9	110	55		110		165
10	150	75		132	F002	225
11	180	90	F002	160		280	F002
12	218	110		200		344
13	260	132		250		400
14	320	160		300		505	F003
15	370	185		350		584
16	440	220	F003	400	F003	695
17	500	250		456		789
18	560	280		500		884	F004
19	630	315		560	F004	995
20	780	400	F004	700
21	920	470
22	1000	530
23	1250	630





































































































































注：尺寸 F001:173×286×203、F002:286×440×220、F003:325×480×220、F004:407×620×220、F009:168×290×176(寬×高×厚)



訂貨型號說明：
